تضعیفکننده RF PE4302 ماژول کنترل دیجیتال 0-31.5dB
1,100,000 تومان
ماژول تضعیفکننده RF PE4302 با محدوده فرکانسی ۱ مگاهرتز تا ۴ گیگاهرتز، تضعیف قابل تنظیم ۰ تا ۳۱.۵ دسیبل با گام ۰.۵ دسیبل، کنترل دیجیتال ۶ بیتی، ولتاژ کاری ۳.۳ تا ۵ ولت، جریان مصرفی کمتر از ۱ میلیآمپر و امپدانس ۵۰ اهم. مناسب برای رادیوهای نرمافزاری (SDR)، تحلیلگر طیف و سیستمهای مخابراتی.
موجود در انبار
توضیحات

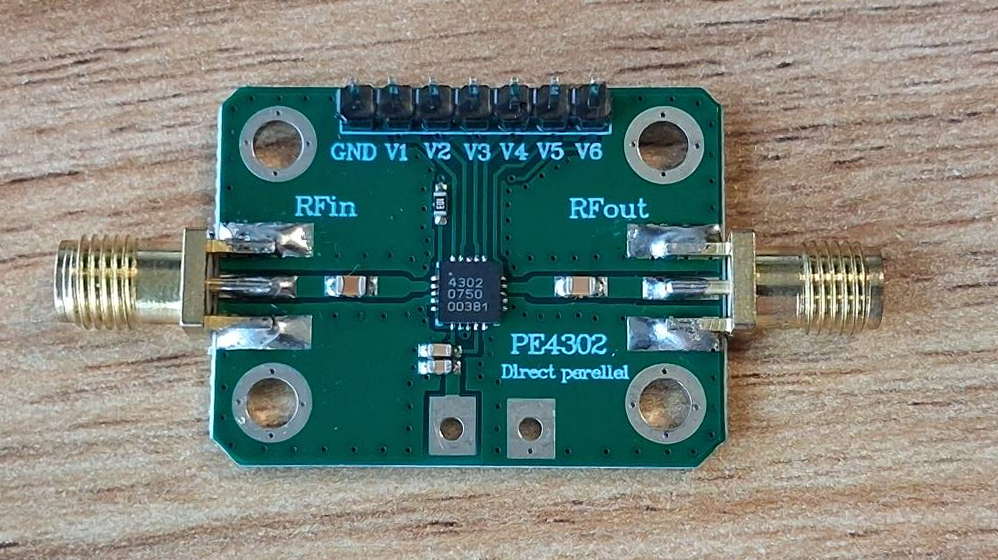

ماژول تضعیفکننده RF PE4302 یک راهکار دقیق و قابل برنامهریزی برای کنترل سطح سیگنال در سیستمهای مخابراتی پهنباند محسوب میشود. این ماژول با محدوده فرکانسی گسترده از ۱ مگاهرتز تا ۴ گیگاهرتز و قابلیت تنظیم تضعیف از ۰ تا ۳۱.۵ دسیبل با گامهای ۰.۵ دسیبل، امکان کنترل دقیق توان سیگنال را فراهم میکند. استفاده از تضعیفکننده RF PE4302 در سیستمهای رادیوی نرمافزاری (SDR)، تحلیلگرهای طیف و تجهیزات آزمایشگاهی، تنظیم خودکار سطح سیگنال و جلوگیری از اشباع گیرندهها را ممکن میسازد. این محصول با رابط کنترل دیجیتال، جایگزینی مدرن برای تضعیفکنندههای مکانیکی قدیمی است.
ساختار و اصول عملکرد تضعیفکننده RF PE4302
قلب تپنده این ماژول، تراشه PE4302 است که یک تضعیفکننده دیجیتال CMOS با دقت بالا محسوب میشود. این تراشه از شبکههای مقاومتی سوئیچشونده استفاده میکند که توسط سیگنالهای دیجیتال کنترل میشوند. تضعیفکننده RF PE4302 دارای ۶ بیت کنترلی است که ترکیب آنها ۶۴ حالت مختلف تضعیف (از ۰ تا ۳۱.۵ دسیبل با گام ۰.۵ دسیبل) را ایجاد میکند. رابط کنترل معمولاً SPI یا GPIO است که امکان اتصال مستقیم به میکروکنترلرهایی مانند آردوینو یا STM32 را فراهم میآورد. مدار تطبیق امپدانس ۵۰ اهمی در ورودی و خروجی، بازتاب سیگنال را به حداقل رسانده و پایداری تضعیف را در کل بازه فرکانسی تضمین میکند.
مشخصات فنی دقیق ماژول PE4302
پارامترهای الکتریکی این ماژول برای کاربردهای حرفهای بهینهسازی شدهاند:
- مدل تراشه: PE4302
- محدوده فرکانسی: ۱ تا ۴۰۰۰ مگاهرتز (۱ MHz تا ۴ GHz)
- محدوده تضعیف: ۰ تا ۳۱.۵ دسیبل
- گام تضعیف: ۰.۵ دسیبل
- تعداد بیتهای کنترلی: ۶ بیت دیجیتال
- ولتاژ تغذیه: ۳.۳ تا ۵ ولت DC
- جریان مصرفی: کمتر از ۱ میلیآمپر
- توان ورودی حداکثر: ۲۶+ دسیبلمیلیوات (حدود ۴۰۰ میلیوات)
- امپدانس ورودی و خروجی: ۵۰ اهم
- خطای تضعیف: کمتر از ۰.۵ دسیبل (تیپیکال)
- رابط کنترل: SPI یا GPIO (۶ پایه دیجیتال)
- زمان سوئیچینگ: کمتر از ۱ میکروثانیه
- دمای کاری: ۴۰- تا ۸۵ درجه سانتیگراد
کاربردهای تخصصی تضعیفکننده RF PE4302
این ماژول در طیف وسیعی از سیستمهای مخابراتی کاربرد دارد. در رادیوهای نرمافزاری (SDR)، تضعیفکننده RF PE4302 برای تنظیم خودکار سطح سیگنال ورودی و جلوگیری از اشباع ADC استفاده میشود. همچنین در تحلیلگرهای طیف و تجهیزات اندازهگیری، این ماژول امکان کالیبراسیون دقیق و تنظیم دامنه دینامیکی را فراهم میآورد. در سیستمهای مخابراتی دیجیتال، برای کنترل توان فرستنده و تنظیم سطح سیگنال در لینکهای ارتباطی به کار میرود. همچنین در آزمایشگاههای تحقیقاتی و پروژههای دانشگاهی، این ماژول برای شبیهسازی شرایط مختلف سیگنال و تست سیستمهای گیرنده مورد استفاده قرار میگیرد.
نحوه راهاندازی و کنترل RF PE4302
برای راهاندازی تضعیفکننده RF PE4302 با میکروکنترلر، ابتدا ۶ پایه کنترلی (D0 تا D5) را به پایههای دیجیتال میکروکنترلر متصل کنید. با تغییر وضعیت این پایهها (HIGH یا LOW)، میتوانید مقدار تضعیف مورد نظر را تنظیم کنید. به عنوان مثال، برای تضعیف ۱۰ دسیبل، باید کد باینری ۱۰۱۰۰۰ (معادل ۲۰ در مبنای ده) را به پایهها اعمال کنید که هر بیت متناظر با ۰.۵، ۱، ۲، ۴، ۸ و ۱۶ دسیبل است. ولتاژ تغذیه ماژول باید بین ۳.۳ تا ۵ ولت باشد و جریان مصرفی بسیار پایین آن (کمتر از ۱ میلیآمپر) امکان استفاده در سیستمهای باتریمحور را فراهم میکند. تمام اتصالات RF باید با کابلهای کواکسیال ۵۰ اهمی باکیفیت انجام شود تا از بازتاب سیگنال جلوگیری گردد.
مزایای رقابتی و نکات مهم PE4302
مزیت اصلی تضعیفکننده RF PE4302 نسبت به تضعیفکنندههای آنالوگ یا مکانیکی، دقت بالا، سرعت سوئیچینگ سریع و قابلیت کنترل دیجیتال است. این ماژول امکان اتوماسیون کامل تنظیم سطح سیگنال را فراهم میکند. هنگام استفاده، توجه داشته باشید که توان ورودی نباید از ۴۰۰ میلیوات فراتر رود، زیرا باعث آسیب به شبکههای مقاومتی داخلی میشود. همچنین برای حفظ دقت تضعیف، از قرار دادن ماژول در محیطهای با دمای بسیار بالا (بیشتر از ۸۵ درجه سانتیگراد) خودداری کنید. در کاربردهای حساس، توصیه میشود قبل از ماژول یک فیلتر پایینگذر یا بالاگذر مناسب قرار دهید تا از ورود سیگنالهای خارج از باند و ایجاد اعوجاج جلوگیری شود.
