تقویتکننده RF 0.1-2000MHz
1,395,000 تومان

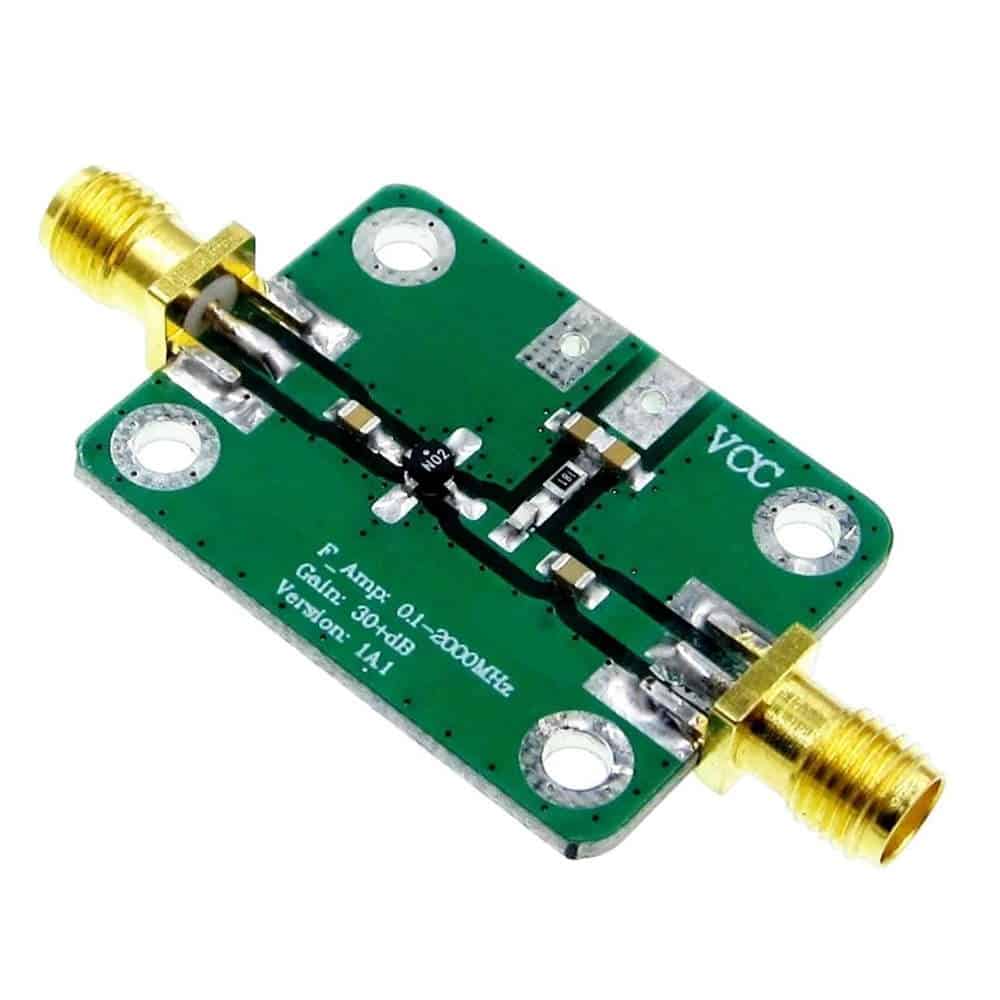

ماژول تقویتکننده RF 0.1-2000MHz با محدوده فرکانسی ۱۰۰ کیلوهرتز تا ۲ گیگاهرتز، بهره ۳۰ دسیبل، نویز فیگور کمتر از ۲ دسیبل، P1dB برابر ۱۰+ دسیبلمیلیوات، ولتاژ ۵ ولت، جریان ۸۰ میلیآمپر و امپدانس ۵۰ اهم. مناسب برای گیرندههای SDR، تحلیلگر طیف و سیستمهای مخابراتی چندبانده.
موجود در انبار
توضیحات
ماژول تقویتکننده RF 0.1-2000MHz یکی از پیشرفتهترین تقویتکنندههای پهنباند برای کاربردهای مخابراتی و آزمایشگاهی محسوب میشود. این ماژول با محدوده فرکانسی فوقالعاده وسیع از ۱۰۰ کیلوهرتز تا ۲ گیگاهرتز، تقریباً تمام باندهای HF، VHF، UHF و بخش پایینی SHF را پوشش میدهد. بهره تقویت ۳۰ دسیبل و نویز پایین، این محصول را به انتخابی ایدهآل برای گیرندههای حساس، تحلیلگرهای طیف و سیستمهای رادیویی چندبانده تبدیل کرده است. استفاده از تقویتکننده RF 0.1-2000MHz در پروژههای SDR، تجهیزات آزمایشگاهی و سیستمهای مخابراتی، حساسیت دریافت را به شکل چشمگیری افزایش میدهد.
ساختار و طراحی تقویتکننده RF 0.1-2000MHz
این ماژول بر پایه تراشههای تقویتکننده پهنباند MMIC طراحی شده که قادرند از فرکانسهای بسیار پایین (۱۰۰ کیلوهرتز) تا فرکانسهای مایکروویو (۲ گیگاهرتز) کار کنند. ساختار داخلی تقویتکننده RF 0.1-2000MHz شامل مدار تطبیق امپدانس ۵۰ اهمی در ورودی و خروجی، انتقال حداکثری توان را بین ماژول و آنتن فراهم میآورد.
مشخصات فنی دقیق ماژول LNA
پارامترهای الکتریکی این ماژول آن را به گزینهای حرفهای تبدیل کرده است:
- محدوده فرکانسی: ۰.۱ تا ۲۰۰۰ مگاهرتز (۱۰۰ kHz تا ۲ GHz)
- بهره تقویت (Gain): ۳۰ دسیبل (مقدار تیپیکال)
- نویز فیگور (NF): کمتر از ۲ دسیبل
- نقطه فشردگی ۱dB (P1dB): ۱۰+ دسیبلمیلیوات
- ولتاژ تغذیه: ۵ ولت DC
- جریان مصرفی: ۸۰ میلیآمپر
- امپدانس ورودی و خروجی: ۵۰ اهم
- رابطهای اتصال: کانکتورهای استاندارد SMA
- دمای کاری: ۲۰- تا ۸۵ درجه سانتیگراد
کاربردهای تخصصی تقویتکننده RF 0.1-2000MHz
محدوده فرکانسی گسترده از ۱۰۰ کیلوهرتز، تقویتکننده RF 0.1-2000MHz را به انتخابی بیرقیب برای کاربردهای چندبانده تبدیل کرده است. در سیستمهای رادیوی نرمافزاری (SDR)، این ماژول به عنوان پیشتقویتکننده گیرنده، سیگنالهای ضعیف را در باندهای HF (مانند رادیو آماتوری ۴۰ متر)، VHF (مانند FM تجاری) و UHF (مانند باند ۴۳۳ مگاهرتز) تقویت میکند. در تجهیزات آزمایشگاهی مانند تحلیلگرهای طیف و اسیلوسکوپهای RF، برای جبران تلفات کابل و پروبها استفاده میشود. همچنین در سیستمهای گیرنده GPS، رادیوهای دریایی و تجهیزات ردیابی، این ماژول نسبت سیگنال به نویز (SNR) را به طور قابل توجهی بهبود میبخشد.
مزایای رقابتی و نکات نصب تقویتکننده 0.1-2000MHz
مزیت اصلی تقویتکننده RF 0.1-2000MHz نسبت به ماژولهای مشابه، بهره بالاتر ۳۰ دسیبل و پوشش فرکانسی گستردهتر در سمت پایین (تا ۱۰۰ کیلوهرتز) است. این ویژگی آن را برای کاربردهایی که نیاز به تقویت سیگنالهای فرکانس پایین دارند، ایدهآل میسازد. مصرف جریان ۸۰ میلیآمپری، آن را برای سیستمهای باتریمحور مناسب میکند. هنگام نصب، حتماً از منبع تغذیه رگولهشده با ریپل کمتر از ۱۰ میلیولت استفاده کنید، زیرا نویز تغذیه مستقیماً روی سیگنال RF ظاهر میشود. قرار دادن خازنهای بایپس ۱۰۰ نانوفارد و ۱۰ میکروفارد در نزدیکی پایه تغذیه، پایداری مدار را تضمین میکند. تمام اتصالات باید با کابلهای کواکسیال ۵۰ اهمی با کیفیت بالا انجام شود تا از بازتاب سیگنال جلوگیری گردد. توجه داشته باشید که این ماژول برای مسیر گیرنده طراحی شده و اتصال آن به خروجی فرستندههای پرقدرت باعث آسیب دائمی خواهد شد.
