ال ای دی RGB آند مشترک
5,000 تومان
ال ای دی RGB آند مشترک با قطر ۵ میلیمتر، ۴ پایه (یک آند مشترک + سه کاتد RGB)، ولتاژ Forward قرمز ۲ ولت، سبز و آبی ۳.۲ ولت، جریان ۲۰ میلیآمپر، طول موجهای ۶۲۰، ۵۱۵ و ۴۶۵ نانومتر، زاویه دید ۶۰-۹۰ درجه و فاصله پایههای استاندارد ۲.۵۴ میلیمتر. ایدهآل برای نورپردازی RGB، ماتریسهای رنگی و پروژههای PWM.
موجود در انبار
توضیحات

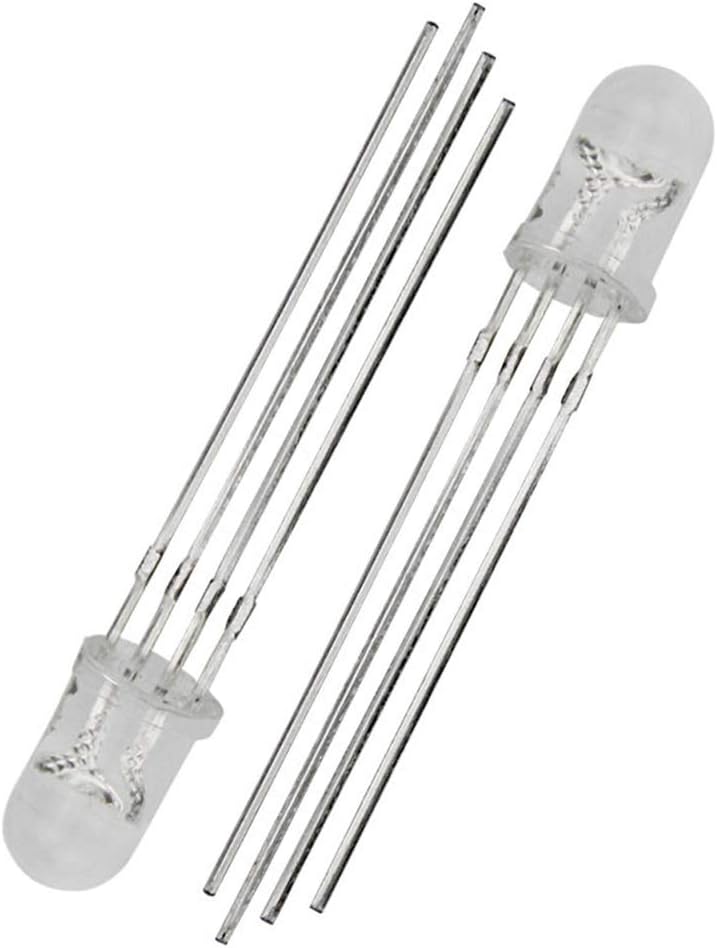

ال ای دی RGB آند مشترک یک قطعه نوری چندرنگ با قطر ۵ میلیمتر است که با ترکیب سه رنگ اصلی قرمز، سبز و آبی، امکان تولید میلیونها رنگ مختلف را فراهم میکند. این LED با چهار پایه مجزا و ساختار آند مشترک، کنترل مستقل هر رنگ را با استفاده از میکروکنترلرها ممکن میسازد. استفاده از ال ای دی RGB آند مشترک در پروژههای نورپردازی تزئینی، نمایشگرهای رنگی، اسباببازیهای تعاملی و سیستمهای هشدار بصری به طور گسترده رایج شده است. این قطعه اقتصادی، جایگزینی ایدهآل برای LEDهای تکرنگ در کاربردهایی است که نیاز به تنوع رنگی دارند.
ساختار داخلی ال ای دی RGB آند مشترک

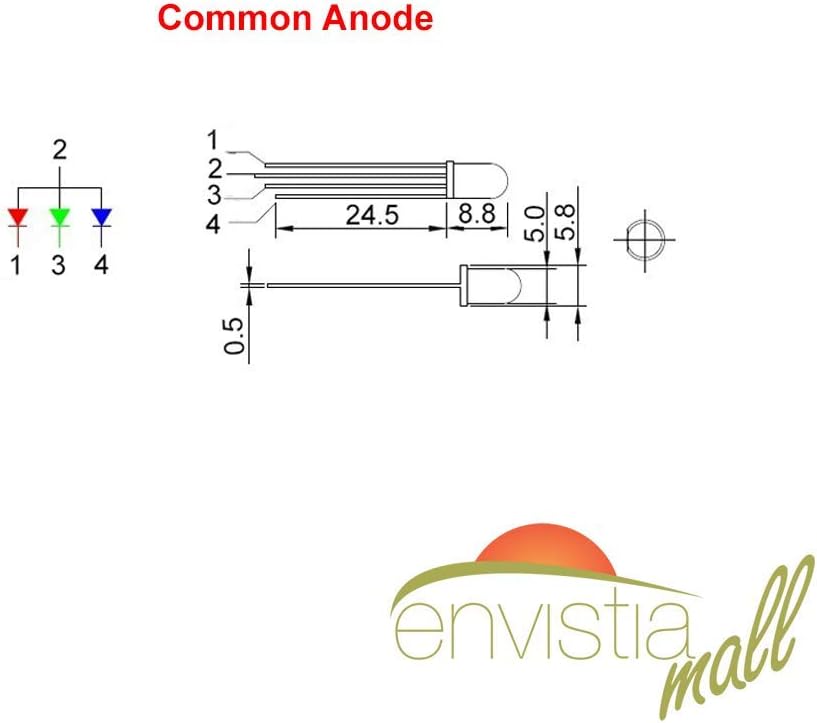

ساختار ال ای دی RGB آند مشترک شامل سه چیپ LED مجزا (قرمز، سبز و آبی) در یک کپسول مشترک است. پایه بلندتر به عنوان آند مشترک (Common Anode) عمل میکند و باید به ولتاژ مثبت (معمولاً ۵ ولت) متصل شود. سه پایه دیگر، کاتدهای مستقل هر رنگ هستند که با اتصال به زمین از طریق مقاومت محدودکننده جریان، آن رنگ را فعال میکنند. لنز شفاف یا مات روی LED، نور سه رنگ را با هم ترکیب کرده و رنگ نهایی را ایجاد میکند. با استفاده از تکنیک PWM (مدولاسیون عرض پالس) روی هر سه کاتد، میتوان شدت هر رنگ را به صورت مستقل تنظیم کرد و طیف گستردهای از رنگها را تولید نمود.
مشخصات فنی دقیق ال ای دی RGB آند مشترک
شناخت دقیق پارامترهای الکتریکی و نوری برای طراحی مدار ضروری است:
- قطر LED: ۵ میلیمتر
- تعداد پایهها: ۴ پایه (یک آند مشترک + سه کاتد RGB)
- نوع اتصال: آند مشترک (Common Anode)
- ولتاژ Forward رنگ قرمز: ۱.۸ تا ۲.۲ ولت
- ولتاژ Forward رنگ سبز: ۳.۰ تا ۳.۴ ولت
- ولتاژ Forward رنگ آبی: ۳.۰ تا ۳.۴ ولت
- جریان Forward هر رنگ: ۲۰ میلیآمپر (حداکثر)
- طول موج قرمز: ۶۲۰ تا ۶۲۵ نانومتر
- طول موج سبز: ۵۱۵ تا ۵۲۰ نانومتر
- طول موج آبی: ۴۶۵ تا ۴۷۰ نانومتر
- زاویه دید: ۶۰ تا ۹۰ درجه
- شدت نور: ۲۰۰ تا ۸۰۰ mcd (بسته به رنگ)
- دمای کاری: -۲۵ تا ۸۵ درجه سانتیگراد
- فاصله بین پایهها: ۲.۵۴ میلیمتر (استاندارد DIP)
کاربردهای تخصصی ال ای دی RGB
این LED در پروژههای نورپردازی RGB اتاق، نوارهای LED آدرسپذیر، چراغهای تزئینی کیس کامپیوتر و سیستمهای Ambilight کاربرد گستردهای دارد. ال ای دی RGB آند مشترک در ساخت ماتریسهای LED رنگی برای نمایش متن و گرافیک ساده استفاده میشود. در اسباببازیهای آموزشی، این قطعه برای آموزش مفاهیم ترکیب رنگ و برنامهنویسی PWM به کار میرود. همچنین در سیستمهای هشدار بصری صنعتی، نشانگرهای وضعیت چندگانه و دستگاههای پزشکی که نیاز به نمایش رنگهای مختلف دارند، مورد استفاده قرار میگیرد.
نحوه راهاندازی و کنترل ال ای دی RGB آند مشترک
برای راهاندازی ال ای دی RGB آند مشترک با آردوینو یا سایر میکروکنترلرها، ابتدا پایه آند مشترک را به ولتاژ ۵ ولت متصل کنید. سپس هر یک از سه کاتد را از طریق مقاومت محدودکننده جریان به پایههای PWM میکروکنترلر وصل کنید. برای رنگ قرمز، مقاومت ۱۵۰ اهم و برای رنگهای سبز و آبی، مقاومت ۱۰۰ اهم مناسب است. با استفاده از تابع analogWrite() در آردوینو، میتوانید شدت هر رنگ را بین ۰ تا ۲۵۵ تنظیم کنید. توجه داشته باشید که در آند مشترک، مقدار ۲۵۵ به معنای خاموش و ۰ به معنای روشن کامل است (برخلاف کاتد مشترک).
مزایای رقابتی و نکات نگهداری
استفاده از ال ای دی RGB آند مشترک مزایای متعددی دارد. نخست، امکان تولید میلیونها رنگ با ترکیب سه رنگ اصلی. دوم، مصرف انرژی پایین نسبت به لامپهای رنگی سنتی. سوم، عمر مفید بالای ۵۰۰۰۰ ساعت. چهارم، قیمت اقتصادی و در دسترس بودن. برای حفظ عملکرد بهینه، هرگز جریان هر رنگ را از ۲۰ میلیآمپر فراتر نبرید، زیرا باعث سوختن چیپ میشود. استفاده از مقاومت محدودکننده جریان الزامی است. از خم کردن مکرر پایهها خودداری کنید، زیرا ممکن است باعث شکستن اتصال داخلی شود. در محیطهای مرطوب، از پوشش محافظ شفاف استفاده کنید تا از اکسیداسیون پایهها جلوگیری شود.
توضیحات تکمیلی
| وزن | 100 گرم |
|---|
