شیلد ترمینالی ESP32-S3 ترمینال بلاک 3.3V-5.5V
870,000 تومان
شیلد ترمینالی ESP32-S3 با ترمینال بلاکهای استاندارد برای اتصال کابلهای سایز ۲۴ تا ۱۸ AWG، ولتاژ کاری ۳.۳ تا ۵.۵ ولت DC، فاصله استاندارد ۲.۵۴ میلیمتر، PCB دو لایه FR4 و حداکثر جریان ۲ آمپر برای هر ترمینال. سازگار با ماژولهای ESP32-S3، مناسب برای پروژههای صنعتی، اتوماسیون خانگی و سیستمهایی که نیاز به اتصال سیمهای واقعی و قابل اعتماد دارند.
موجود در انبار
توضیحات
شیلد ترمینالی ESP32-S3 یک راهکار حرفهای و ضروری برای مهندسانی است که نیاز به اتصال مطمئن و صنعتی سیمها به ماژول ESP32-S3 دارند. این برد اکسپنشن با استفاده از ترمینال بلاکهای استاندارد، امکان اتصال کابلهای سایز ۲۴ تا ۱۸ AWG را بدون نیاز به لحیمکاری فراهم میکند. استفاده از شیلد ترمینالی ESP32-S3 در پروژههای اینترنت اشیاء صنعتی، سیستمهای اتوماسیون خانگی و دستگاههای اندازهگیری، پایداری اتصالات را به شکل چشمگیری افزایش داده و از قطع شدن سیمها در اثر لرزش یا جابجایی جلوگیری میکند. این ماژول با ولتاژ کاری گسترده ۳.۳ تا ۵.۵ ولت، سازگاری کامل با انواع سنسورها و عملگرهای صنعتی را تضمین مینماید.

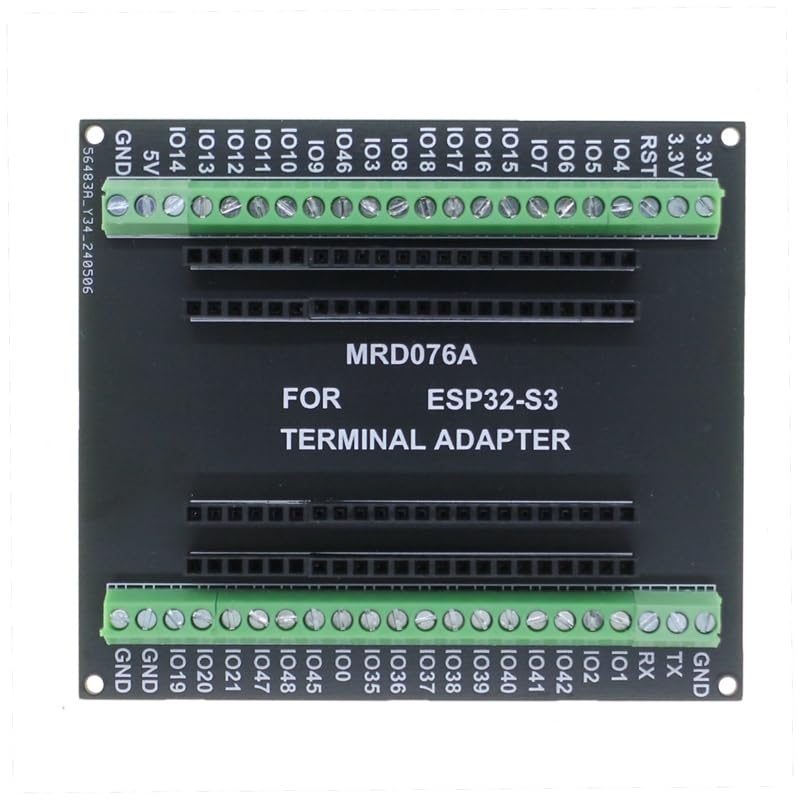

ساختار و طراحی شیلد ترمینالی ESP32-S3
این برد با استفاده از PCB دو لایه باکیفیت و ترمینال بلاکهای سبز رنگ استاندارد طراحی شده است. شیلد ترمینالی ESP32-S3 دارای سوکت مادگی برای نصب مستقیم ماژول ESP32-S3 است که تمام پایههای GPIO، تغذیه و زمین را به ترمینالهای بلاک قابل دسترس تبدیل میکند. هر ترمینال بلاک قادر است کابلهایی با قطر ۲۴ تا ۱۸ AWG (معادل ۰.۲ تا ۰.۸ میلیمتر) را به محکمترین شکل ممکن نگه دارد. فاصله استاندارد ۲.۵۴ میلیمتر بین ترمینالها، سازگاری کامل با استانداردهای صنعتی را فراهم میآورد. طراحی هوشمندانه این برد، دسترسی آسان به تمام پایهها را ممکن میسازد و از تداخل بین سیمهای مجاور جلوگیری میکند.
مشخصات فنی دقیق ترمینال بلاک شیلد
پارامترهای فیزیکی و الکتریکی این برد برای کاربردهای صنعتی و حرفهای بهینهسازی شدهاند:
- نوع برد: شیلد ترمینال بلاک (Screw Terminal Shield) برای ESP32-S3
- ولتاژ کاری: ۳.۳ تا ۵.۵ ولت DC
- سایز کابل قابل اتصال: ۲۴ تا ۱۸ AWG (۰.۲ تا ۰.۸ میلیمتر)
- نوع اتصال: ترمینال بلاک استاندارد (Screw Terminal Block)
- فاصله بین ترمینالها: ۲.۵۴ میلیمتر (استاندارد صنعتی)
- جنس PCB: FR4 دو لایه با ضخامت ۱.۶ میلیمتر
- روکش پدها: قلعاندود برای لحیمکاری آسان
- حداکثر جریان هر ترمینال: ۲ آمپر (محدودیت ترمینال)
- حداکثر جریان هر پایه GPIO: ۴۰ میلیآمپر (محدودیت ESP32-S3)
- سازگاری: ماژولهای ESP32-S3 استاندارد
- ابعاد تقریبی: 85 میلیمتر طول × 73 میلیمتر عرض
- وزن خالص: ۱۵ گرم
کاربردهای تخصصی شیلد ترمینالی ESP32-S3
این برد در طیف وسیعی از پروژههای صنعتی و حرفهای کاربرد دارد. شیلد ESP32-S3 برای اتصال سنسورهای صنعتی مانند سنسورهای دما، فشار، جریان و ولتاژ که از کابلهای استاندارد استفاده میکنند، ایدهآل است. در سیستمهای اتوماسیون خانگی، این برد امکان اتصال رلهها، دکمههای فشاری و نمایشگرها را با سیمهای واقعی فراهم میکند. در محیطهای آموزشی و کارگاههای الکترونیک، استفاده از ترمینال بلاک به جای لحیمکاری، سرعت راهاندازی و تعویض قطعات را به شدت افزایش میدهد. همچنین در پروژههایی که نیاز به نصب در تابلوهای برق یا جعبههای فلزی دارند، این شیلد امکان اتصال حرفهای و قابل اعتماد را فراهم میآورد.
مزایای رقابتی و نکات نصب شیلد ترمینالی ESP32-S3
مزیت اصلی شیلد ترمینالی ESP32-S3 نسبت به استفاده از بردبورد یا لحیمکاری مستقیم، پایداری مکانیکی فوقالعاده اتصالات است. ترمینال بلاکها، اتصالاتی ایجاد میکنند که در برابر لرزش، ضربه و تغییرات دمایی مقاوم هستند و برای نصب در محیطهای صنعتی یا فضای باز حیاتی میباشند. هنگام نصب، توصیه میشود ابتدا ماژول ESP32-S3 را با دقت در سوکت مادگی قرار دهید و از خم شدن پایهها جلوگیری کنید. سپس سیمها را با پیچگوشتی مناسب سفت کنید، اما از اعمال نیروی بیش از حد که ممکن است به ترمینال آسیب بزند خودداری نمایید. توجه داشته باشید که ولتاژ کاری ترمینالها ۵.۵ ولت است، بنابراین برای اتصال سنسورهای ۱۲ یا ۲۴ ولت صنعتی، نیاز به مدار واسط یا ایزولاتور دارید. این شیلد، انتخابی هوشمندانه برای مهندسانی است که به دنبال اتصالات قابل اعتماد، حرفهای و قابل تعویض در پروژههای خود هستند.
توضیحات تکمیلی
| ابعاد | 85 × 73 میلیمتر |
|---|
