برد اکسپنشن ESP32 آداپتور ترمینال 30 پین GPIO
580,000 تومان

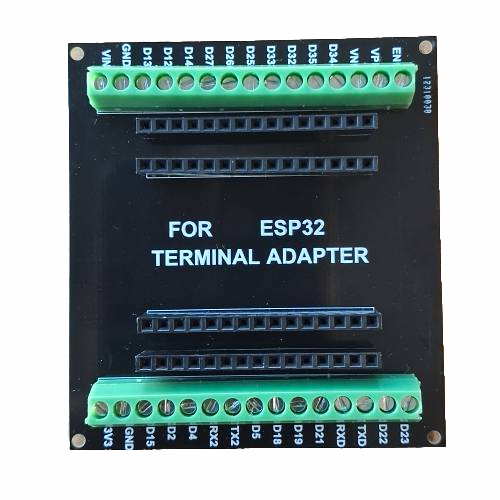

برد اکسپنشن ESP32 با ۳۰ پین GPIO، قابلیت تبدیل هر پین به دو خروجی مجزا (1 into 2)، ترمینالهای پیچی برای اتصال آسان سیمها، فاصله استاندارد ۲.۵۴ میلیمتر و سازگاری کامل با بردهای توسعه ESP32 سی پین. مناسب برای پروژههای اینترنت اشیاء، اتوماسیون خانگی و پروتوتایپینگ سریع بدون نیاز به لحیمکاری.
موجود در انبار
توضیحات
برد اکسپنشن ESP32 یک ابزار ضروری و کاربردی برای توسعهدهندگان و مهندسانی است که با بردهای توسعه ESP32 کار میکنند. این ماژول با طراحی هوشمندانه تبدیل یک پین به دو پین (1 into 2)، دسترسی آسان و همزمان به تمام ۳۰ پایه GPIO را فراهم میکند. استفاده از برد اکسپنشن ESP32 در پروژههای اینترنت اشیاء (IoT)، اتوماسیون صنعتی و سیستمهای هوشمند، فرآیند سیمکشی و اتصال سنسورها را به شکل چشمگیری ساده و منظم میسازد. این آداپتور ترمینال، جایگزینی حرفهای برای سیمکشیهای شلوغ و نامرتب روی بردبورد است.
ساختار و طراحی برد اکسپنشن ESP32
این برد با استفاده از PCB باکیفیت و فاصله استاندارد ۲.۵۴ میلیمتر بین پینها طراحی شده است. برد اکسپنشن ESP32 دارای ترمینالهای پیچی (Screw Terminal) برای هر پایه GPIO است که امکان اتصال و جداسازی سریع سیمها بدون نیاز به لحیمکاری را فراهم میآورد. ویژگی کلیدی این ماژول، قابلیت تبدیل هر پین به دو خروجی مجزا است که به کاربر اجازه میدهد همزمان دو ماژول یا سنسور مختلف را به یک پایه GPIO متصل کند. این طراحی، محدودیت تعداد پایههای ESP32 را تا حد زیادی جبران کرده و انعطافپذیری پروژه را افزایش میدهد.
مشخصات فنی دقیق آداپتور ترمینال 30 پین
پارامترهای فیزیکی و الکتریکی این برد برای کاربردهای حرفهای بهینهسازی شدهاند:
- تعداد پینها: ۳۰ پین GPIO
- قابلیت تبدیل: ۱ پین به ۲ پین (1 into 2) برای هر پایه
- فاصله بین پینها: ۲.۵۴ میلیمتر (استاندارد DIP)
- نوع اتصال: ترمینال پیچی (Screw Terminal)
- سازگاری: بردهای توسعه ESP32 با ۳۰ پین (مانند ESP32 DevKit V1)
- جنس PCB: FR4 با ضخامت ۱.۶ میلیمتر
- روکش پدها: قلعاندود برای لحیمکاری آسان
- ولتاژ کاری: ۳.۳ ولت DC (مطابق با سطح منطقی ESP32)
- حداکثر جریان هر پین: ۴۰ میلیآمپر (مطابق با محدودیت ESP32)

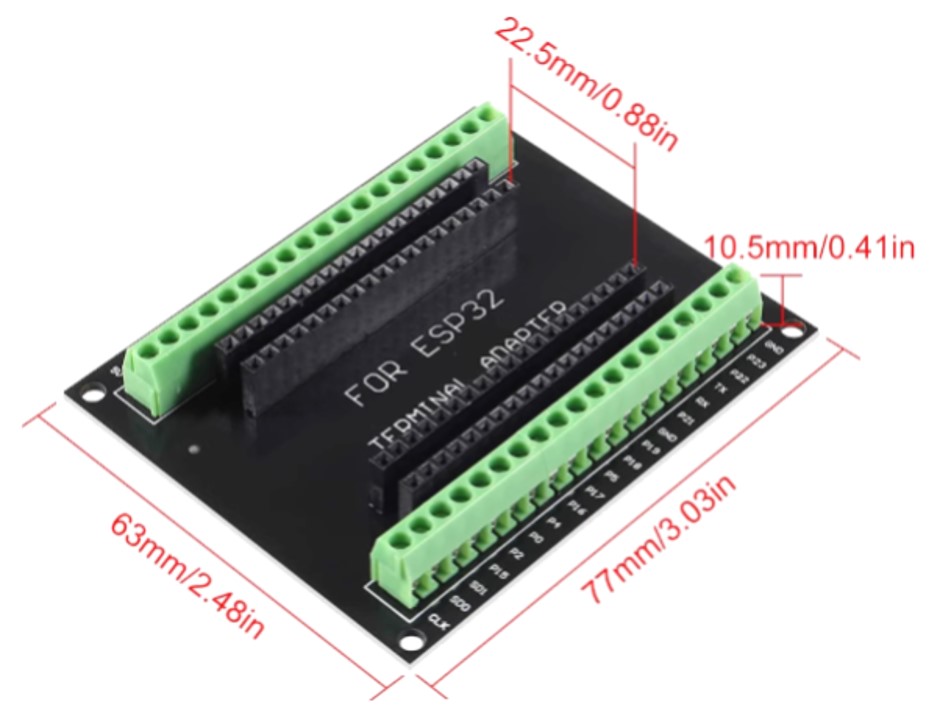

- ابعاد تقریبی: 77 میلیمتر طول × 63 میلیمتر عرض
کاربردهای تخصصی برد اکسپنشن ESP32
این ماژول در طیف وسیعی از پروژههای الکترونیکی کاربرد دارد. برد اکسپنشن ESP32 برای توسعهدهندگانی که نیاز به اتصال همزمان چندین سنسور دما، رطوبت، حرکت و نور به یک برد ESP32 دارند، ابزاری ایدهآل است. در پروژههای خانه هوشمند، این برد امکان اتصال همزمان رلهها، دکمهها و نمایشگرها را بدون نیاز به بردهای توسعه اضافی فراهم میکند. همچنین در محیطهای آموزشی و کارگاههای الکترونیک، استفاده از ترمینالهای پیچی به جای لحیمکاری، سرعت راهاندازی و تعویض قطعات را به شدت افزایش میدهد.
مزایای رقابتی و نکات نصب
مزیت اصلی برد اکسپنشن ESP32 نسبت به استفاده مستقیم از بردبورد، پایداری اتصالات و جلوگیری از قطع شدن سیمها در اثر لرزش یا جابجایی است. ترمینالهای پیچی، اتصالات مکانیکی محکمی ایجاد میکنند که برای پروژههای نصبشده در محیطهای صنعتی یا فضای باز حیاتی هستند. هنگام نصب، توصیه میشود ابتدا برد ESP32 را با دقت در سوکتهای مادگی قرار دهید و از خم شدن پایهها جلوگیری کنید. همچنین توجه داشته باشید که تبدیل یک پین به دو پین، ظرفیت جریان آن پایه را تقسیم میکند؛ بنابراین در صورت اتصال دو بار همزمان، مجموع جریان نباید از ۴۰ میلیآمپر فراتر رود. این برد، انتخابی هوشمندانه برای مهندسانی است که به دنبال نظم، پایداری و سرعت در توسعه پروژههای خود هستند.
توضیحات تکمیلی
| ابعاد | 77 × 35 میلیمتر |
|---|
