نمایشگر TFT 1.8 اینچ درایور ST7735 با رابط SPI
930,000 تومان
ماژول نمایشگر TFT 1.8 اینچ با رزولوشن ۱۲۸×۱۶۰ پیکسل، درایور ST7735، ۶۵,۵۳۶ رنگ، رابط SPI با سرعت ۱۵ مگاهرتز، ولتاژ کاری ۳.۳ تا ۵ ولت، مصرف جریان ۲۰ تا ۳۰ میلیآمپر و ابعاد ۳۵×۵۰ میلیمتر. سازگار با آردوینو و STM32، مناسب برای دستگاههای اندازهگیری، پنلهای کنترلی، گجتهای پوشیدنی و پروژههای IoT.
موجود
توضیحات
ماژول نمایشگر TFT 1.8 اینچ یکی از محبوبترین و پرکاربردترین ماژولهای خروجی تصویری برای پروژههای الکترونیکی کوچک و متوسط است. این ماژول با رزولوشن ۱۲۸×۱۶۰ پیکسل، درایور ST7735 و رابط ارتباطی SPI، تصاویری با کیفیت مناسب و سرعت بهروزرسانی بالا ارائه میدهد. استفاده از نمایشگر TFT 1.8 اینچ در ساخت دستگاههای اندازهگیری، پنلهای کنترلی، گجتهای پوشیدنی و پروژههای اینترنت اشیاء (IoT)، رابط کاربری گرافیکی حرفهای و خوانایی را فراهم میکند. سازگاری کامل با آردوینو و STM32، راهاندازی این ماژول را برای توسعهدهندگان بسیار ساده میسازد.
ساختار و طراحی نمایشگر TFT 1.8 اینچ

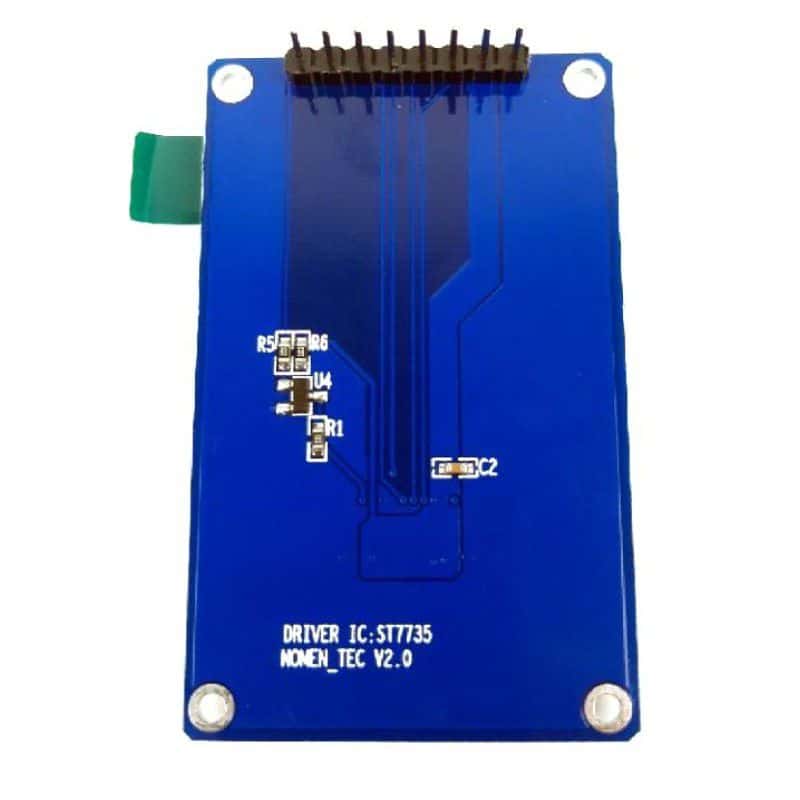

قلب این ماژول، یک پنل LCD TFT با درایور داخلی ST7735 است که مدیریت پیکسلها و تولید رنگهای ۱۶ بیتی (۶۵,۵۳۶ رنگ) را بر عهده دارد. نمایشگر TFT 1.8 اینچ دارای یک رابط SPI 4-wire است که شامل پایههای SCK، MOSI، CS، DC و RST میباشد. این رابط ارتباطی سرعت بالا، امکان بهروزرسانی سریع تصویر را فراهم میآورد. برد ماژول دارای یک رگولاتور ولتاژ داخلی است که ولتاژ ۳.۳ یا ۵ ولت را به ولتاژ مورد نیاز پنل تبدیل میکند. نور پسزمینه LED با مصرف بهینه، خوانایی تصویر را حتی در محیطهای با نور کم تضمین میکند. ابعاد فیزیکی کوچک و وزن سبک، نصب این ماژول را در فضاهای محدود ممکن میسازد.
مشخصات فنی دقیق ماژول ST7735
پارامترهای الکتریکی و فیزیکی این ماژول برای کاربردهای متنوع بهینهسازی شدهاند:
- اندازه پنل: ۱.۸ اینچ
- رزولوشن: ۱۲۸ × ۱۶۰ پیکسل
- درایور کنترلکننده: ST7735
- تعداد رنگ قابل نمایش: ۶۵,۵۳۶ رنگ (۱۶ بیت RGB)
- رابط ارتباطی: SPI (سرعت تا ۱۵ مگاهرتز)

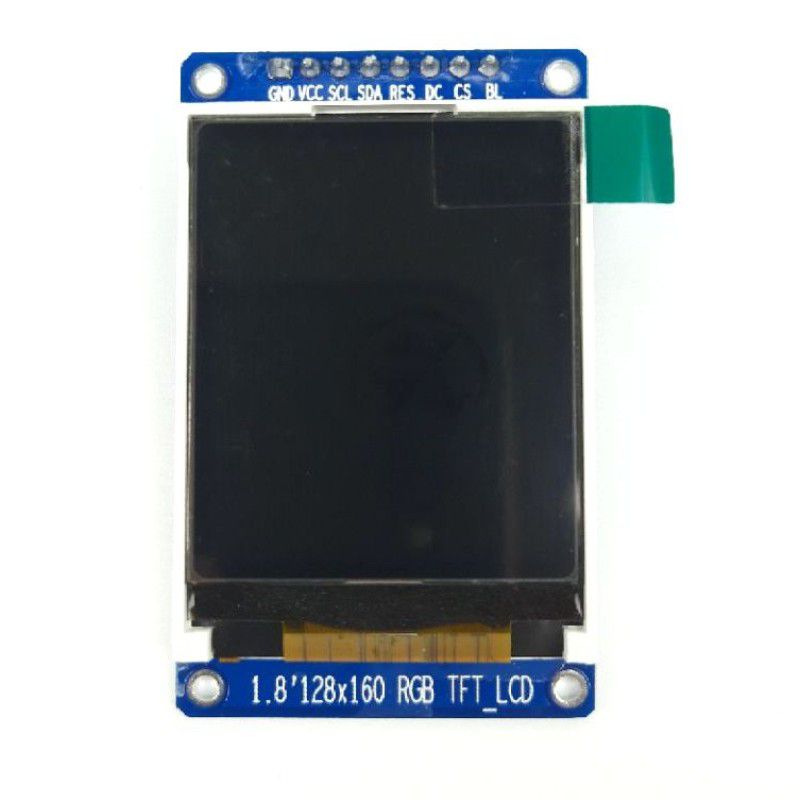

- تعداد پینها: ۸ پین (VCC، GND، SCK، MOSI، CS، DC، RST، BL)
- ولتاژ کاری: ۳.۳ تا ۵ ولت DC
- مصرف جریان: حدود ۲۰ تا ۳۰ میلیآمپر (بسته به روشنایی پسزمینه)
- زاویه دید: حدود ۶۰ تا ۸۰ درجه
- ابعاد برد: ۳۵ میلیمتر طول × ۵۰ میلیمتر عرض
- وزن خالص: ۶ گرم
- فاصله بین پینها: ۲.۵۴ میلیمتر (استاندارد)
- دمای کاری: ۲۰- تا ۷۰+ درجه سانتیگراد
- نوع نصب: Through-Hole
کاربردهای تخصصی نمایشگر TFT 1.8 اینچ
اندازه مناسب و کیفیت تصویر نمایشگر TFT 1.8 اینچ آن را برای کاربردهای متنوع مناسب میسازد. در دستگاههای اندازهگیری مانند مولتیمترهای دیجیتال، اسیلوسکوپهای ساده و دیتالاگرها، این ماژول دادهها را به صورت گرافیکی نمایش میدهد. و در پنلهای کنترلی صنعتی و خانگی، برای نمایش منوهای تعاملی و وضعیت سیستم استفاده میشود. اما در گجتهای پوشیدنی و دستگاههای پزشکی قابل حمل، این ماژول اطلاعات حیاتی را به کاربر نشان میدهد. همچنین در پروژههای IoT، ایستگاههای هواشناسی و سیستمهای مانیتورینگ محیطی، این ماژول دادههای سنسورها را به صورت نمودار و عدد نمایش میدهد.
مزایای رقابتی و نکات راهاندازی
مزیت اصلی نمایشگر TFT 1.8 اینچ نسبت به نمایشگرهای LCD کاراکتری، قابلیت نمایش گرافیک، تصاویر و رنگهای متنوع است. رابط SPI سرعت بالا و مصرف پینهای کم، آن را برای پروژههایی با محدودیت پایههای GPIO مناسب میسازد. برای راهاندازی با آردوینو، کتابخانههای
TFT_eSPI یا Adafruit_ST7735 بهترین عملکرد را دارند. در تنظیمات TFT_eSPI باید درایور ST7735 را در فایل User_Setup.h فعال کرده و رنگها را به صورت ۱۶ بیتی تنظیم کنید. توجه داشته باشید که این ماژول با ولتاژ ۳.۳ و ۵ ولت سازگار است، اما برای اطمینان از عملکرد پایدار، استفاده از ولتاژ ۳.۳ ولت توصیه میشود. در صورت استفاده با میکروکنترلرهای ۵ ولتی، بهتر است از شیفتدهنده سطح منطقی برای پایههای سیگنال استفاده کنید. برای کاهش مصرف انرژی در پروژههای باتریمحور، میتوانید نور پسزمینه را در زمانهای غیرضروری خاموش کنید یا از حالت خواب (Sleep Mode) درایور استفاده نمایید. این ماژول، انتخابی هوشمندانه برای مهندسانی است که به دنبال تعادل بین کیفیت تصویر، اندازه کوچک و هزینه مناسب هستند.</span>
