نمایشگر TFT دایرهای 1.28 اینچ درایور GC9A01 با پنل IPS
939,000 تومان
ماژول نمایشگر TFT دایرهای با سایز ۱.۲۸ اینچ، رزولوشن ۲۴۰×۲۴۰ پیکسل، درایور GC9A01، پنل IPS با زاویه دید ۱۷۰ درجه، رابط SPI با ۸ پین، ولتاژ کاری ۳.۳ ولت، مصرف جریان ۲۵ تا ۴۰ میلیآمپر و ابعاد برد ۳۰×۳۰ میلیمتر. مناسب برای ساعتهای هوشمند DIY، گجتهای پوشیدنی، پروژههای هنری تعاملی و پنلهای کنترلی مدرن.
موجود
توضیحات

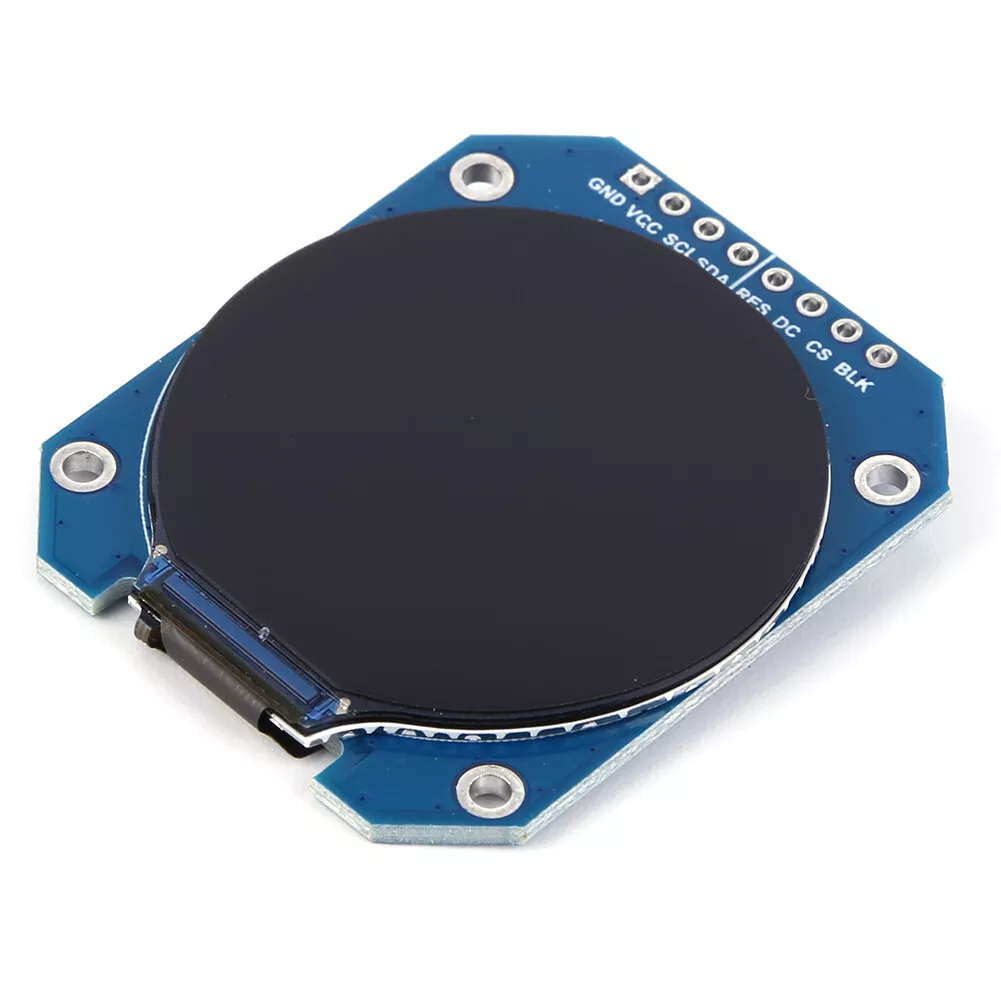

ماژول نمایشگر TFT دایرهای ۱.۲۸ اینچ یکی از منحصربهفردترین و جذابترین ماژولهای خروجی تصویری برای پروژههای الکترونیک خلاقانه است. این ماژول با رزولوشن ۲۴۰×۲۴۰ پیکسل، پنل IPS و درایور GC9A01، تصاویری با کیفیت بالا و زاویه دید گسترده ارائه میدهد. استفاده از نمایشگر TFT دایرهای در ساخت ساعتهای هوشمند سفارشی، گجتهای پوشیدنی، پنلهای کنترلی مدرن و پروژههای هنری تعاملی، به طراحان اجازه میدهد تا از محدودیت شکل مستطیلی فراتر رفته و رابطهای کاربری متمایزی خلق کنند. رابط ارتباطی SPI و پیکربندی ۸ پین، اتصال این ماژول را به اکثر میکروکنترلرها بسیار ساده میسازد.
ساختار و طراحی نمایشگر TFT دایرهای

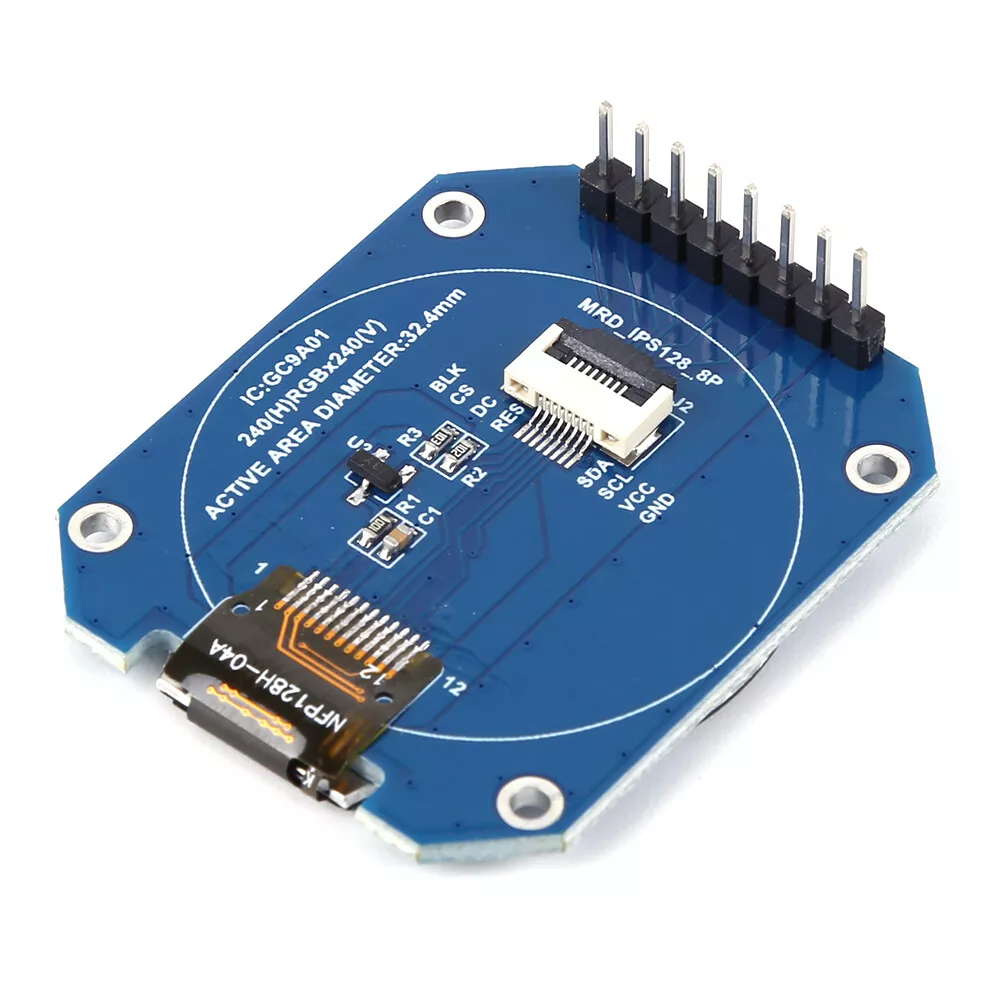

قلب این ماژول، یک پنل LCD از نوع IPS (In-Plane Switching) است که به دلیل زاویه دید گسترده و بازتولید دقیق رنگها شناخته میشود. نمایشگر TFT دایرهای دارای یک درایور داخلی GC9A01 است که مدیریت پیکسلها و تولید رنگهای ۱۶ بیتی (۶۵,۵۳۶ رنگ) یا ۱۸ بیتی (۲۶۲,۱۴۴ رنگ) را بر عهده دارد. طراحی دایرهای با قطر دقیق ۱.۲۸ اینچ (حدود ۳۲.۵ میلیمتر) روی یک برد مربعی شکل با ابعاد ۳۰×۳۰ میلیمتر قرار گرفته است. این برد دارای ۸ پایه استاندارد با فاصله ۲.۵۴ میلیمتر است که شامل پایههای تغذیه، زمین و خطوط SPI (SCK، MOSI، CS، DC، RST و BL) میباشد. نور پسزمینه LED قابل کنترل از طریق پایه BL، امکان تنظیم روشنایی بر اساس شرایط محیطی را فراهم میکند.
مشخصات فنی دقیق ماژول GC9A01
پارامترهای الکتریکی و فیزیکی این ماژول برای کاربردهای حرفهای و خلاقانه بهینهسازی شدهاند:
- اندازه پنل: ۱.۲۸ اینچ (دایرهای)
- رزولوشن: ۲۴۰ × ۲۴۰ پیکسل
- نوع پنل: IPS (زاویه دید گسترده)
- درایور کنترلکننده: GC9A01
- تعداد رنگ قابل نمایش: ۶۵,۵۳۶ رنگ (۱۶ بیت) یا ۲۶۲,۱۴۴ رنگ (۱۸ بیت)
- رابط ارتباطی: SPI (سرعت تا ۶۰ مگاهرتز)
- تعداد پینها: ۸ پین
- ولتاژ کاری: ۳.۳ ولت DC
- مصرف جریان: حدود ۲۵ تا ۴۰ میلیآمپر (بسته به روشنایی پسزمینه)
- زاویه دید: حدود ۱۷۰ درجه در تمام جهات
- ابعاد برد: ۳۰ میلیمتر × ۳۰ میلیمتر (مربعی)
- قطر دایره فعال: حدود ۳۲.۵ میلیمتر
- وزن خالص: ۴ گرم
- فاصله بین پینها: ۲.۵۴ میلیمتر (استاندارد)
- پینها: VCC، GND، SCK، MOSI، CS، DC، RST، BL
کاربردهای تخصصی نمایشگر TFT دایرهای در پروژهها
شکل منحصربهفرد نمایشگر TFT دایرهای آن را برای کاربردهای خاص و جذاب مناسب میسازد. در ساخت ساعتهای هوشمند سفارشی (DIY Smartwatch)، این ماژول ظاهری بسیار نزدیک به ساعتهای تجاری ایجاد میکند. برای گجتهای پوشیدنی و دستبندهای هوشمند، شکل دایرهای با طراحی ارگونومیک مچ دست هماهنگ است. و در پروژههای هنری و تعاملی، این ماژول برای ایجاد افکتهای بصری چرخشی، نمایشگرهای وضعیت دایرهای و پنلهای کنترلی مدرن استفاده میشود. همچنین در دستگاههای پزشکی قابل حمل، نشانگرهای دایرهای پارامترهای حیاتی و در سیستمهای خودرویی، نمایشگرهای فرمان و کیلومترشمار کاربرد دارد.
مزایای رقابتی و نکات راهاندازی
مزیت اصلی نمایشگر TFT دایرهای نسبت به نمونههای مستطیلی، ظاهر متمایز و انطباق با طراحیهای مدرن و مینیمال است. پنل IPS کنتراست بالا و رنگهای زندهای را از هر زاویهای ارائه میدهد. برای راهاندازی با آردوینو، کتابخانههای
TFT_eSPI یا Adafruit_GC9A01A بهترین عملکرد را دارند. در تنظیمات TFT_eSPI باید درایور GC9A01 را در فایل User_Setup.h فعال کنید. توجه داشته باشید که اگرچه رزولوشن دایرهای ۲۴۰×۲۴۰ است، اما گوشههای تصویر توسط قاب فیزیکی پوشانده میشوند؛ بنابراین در طراحی رابط کاربری باید یک حاشیه ایمن (Safe Zone) در نظر بگیرید. برای کاهش مصرف انرژی در پروژههای باتریمحور، میتوانید نور پسزمینه را در زمانهای غیرضروری خاموش کنید. همچنین ولتاژ منطقی پایهها ۳.۳ ولت است و در صورت استفاده با میکروکنترلرهای ۵ ولتی مانند آردوینو UNO، حتماً از شیفتدهنده سطح منطقی استفاده نمایید. این ماژول، انتخابی هوشمندانه برای طراحانی است که به دنبال ایجاد محصولات متمایز و چشمنواز هستند.
