تستر سرو موتور ESC
قیمت اصلی: 195,000 تومان بود.181,000 تومانقیمت فعلی: 181,000 تومان.
تستر و درایور سرو موتور ESC با قابلیت تولید سیگنال PWM دقیق، ۳ کانال خروجی همزمان، ولتاژ کاری ۴.۸ تا ۶ ولت و حالتهای تست دستی و خودکار. مناسب برای کالیبراسیون اسپید کنترلر و سروو موتورهای رباتیک و پهپاد.
موجود در انبار
توضیحات

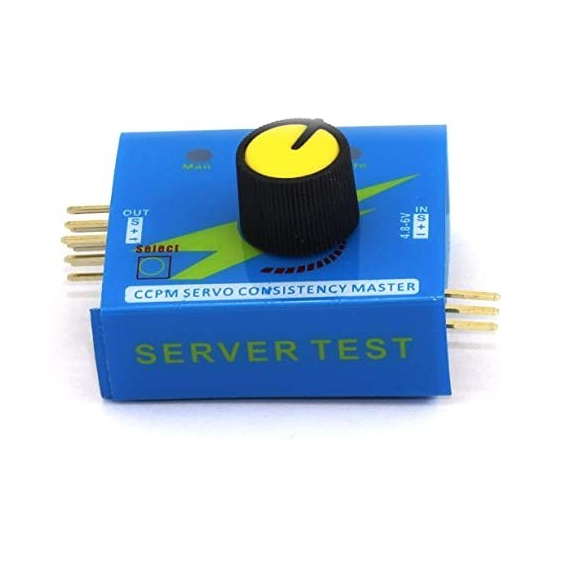

تستر سرو موتور ESC
تستر سرو موتور ESC یک ابزار ضروری و چندمنظوره برای مهندسان رباتیک، علاقهمندان به پهپادها و تکنسینهای الکترونیک است. این دستگاه کوچک اما قدرتمند، امکان تست، کالیبراسیون و کنترل دستی انواع اسپید کنترلر (ESC) و سروو موتورهای استاندارد را فراهم میکند. استفاده از تستر سرو موتور ESC نیاز به اتصال برد میکروکنترلری مانند آردوینو را حذف کرده و فرآیند عیبیابی مدارهای پیچیده را بسیار سریعتر میسازد. اگر با مشکلاتی مانند لرزش موتور، عدم پاسخگویی به فرمان یا نیاز به تنظیم محدوده پالس مواجه هستید، این ماژول راهحل نهایی شماست.
نحوه عملکرد و ساختار تستر سرو موتور ESC
این ماژول بر اساس تولید سیگنال PWM (مدولاسیون عرض پالس) کار میکند که زبان اصلی ارتباطی بین گیرنده رادیویی و عملگرهاست. تستر سروموتور ESC قادر است پالسهایی با فرکانس ۵۰ هرتز و عرض متغیر بین ۱۰۰۰ تا ۲۰۰۰ میکروثانیه تولید کند. این بازه زمانی استاندارد، سازگاری کامل با اکثر سروو موتورهای آنالوگ و دیجیتال و همچنین اسپید کنترلرهای براشلس و براشد را تضمین مینماید. چیپ داخلی دستگاه با دقت بالا وظیفه تولید این سیگنالها را بر عهده دارد و نویزهای الکتریکی مزاحم را فیلتر میکند.
مشخصات فنی دقیق تستر سرو موتور ESC
- ولتاژ ورودی: ۴.۸ تا ۶ ولت DC (قابل تأمین از طریق باتری یا منبع تغذیه)
- جریان مصرفی خود ماژول: کمتر از ۱۰ میلیآمپر
- خروجی سیگنال: PWM با فرکانس ۵۰ هرتز
- محدوده پالس: ۱۰۰۰ تا ۲۰۰۰ میکروثانیه (قابل تنظیم)
- تعداد کانال خروجی: ۳ کانال مستقل همزمان
- ابعاد برد: ۳۵ میلیمتر طول × ۲۵ میلیمتر عرض
- وزن خالص: ۵ گرم
- جنس بدنه: فیبر شیشهای FR4 با روکش مسی
- رابط کاربری: پتانسیومتر چرخشی و دکمههای فشاری
حالتهای کاری متنوع تستر سرو موتور ESC
این دستگاه دارای سه حالت عملکردی مجزا است که توسط دکمه Mode انتخاب میشوند. در حالت اول، چرخش پتانسیومتر باعث تغییر خطی سرعت موتور یا زاویه سروو میشود. حالت دوم برای تست خودکار طراحی شده و سیگنال را به صورت رفت و برگشتی بین حداقل و حداکثر مقدار تغییر میدهد که برای بررسی سلامت مکانیکی موتورها عالی است. حالت سوم اجازه میدهد کاربر نقطه وسط (Neutral Point) را به صورت دستی تنظیم کند که برای کالیبراسیون دقیق گیمبالها و سطوح کنترلی هواپیماهای مدل حیاتی است. تستر سرو موتور ESC در هر سه حالت، پایداری سیگنال را حفظ میکند.
کاربردهای تخصصی در رباتیک و پهپاد
استفاده از تستر سرو موتور ESC محدود به آزمایشگاه نیست. سازندگان کوادکوپتر از آن برای کالیبراسیون اولیه اسپید کنترلرها قبل از نصب پروانهها استفاده میکنند تا از ایمنی کار اطمینان حاصل کنند. در پروژههای رباتیک بازویی، این ابزار برای تنظیم دقیق زوایای صفر سروو موتورها به کار میرود. تعمیرکاران تجهیزات رادیو کنترلی نیز با استفاده از این ماژول، بدون نیاز به رادیو کنترل گرانقیمت، سلامت گیرندهها و عملگرها را بررسی میکنند. قابلیت اتصال همزمان به سه موتور، امکان تست سیستمهای چندمحوره را فراهم میآورد.
مزایای رقابتی و نکات ایمنی
اندازه بسیار کوچک، قیمت اقتصادی و عدم نیاز به برنامهنویسی از مزایای کلیدی تستر سروو موتور ESC هستند. این ماژول انرژی مورد نیاز خود را از همان منبع تغذیه موتورها تأمین میکند و نیازی به باتری جداگانه ندارد. هنگام استفاده باید توجه داشت که ولتاژ ورودی از ۶ ولت فراتر نرود تا به چیپ کنترلکننده آسیب نرسد. همچنین برای سروو موتورهای بزرگ با مصرف جریان بالا، توصیه میشود منبع تغذیه خارجی قدرتمندی به ترمینالهای برق متصل شود. این ابزار ساده اما حرفهای، جایگاه خود را در جعبه ابزار هر متخصص الکترونیک تثبیت کرده است.
توضیحات تکمیلی
| وزن | 100 گرم |
|---|---|
| ابعاد | 35 × 25 × 22 میلیمتر |
