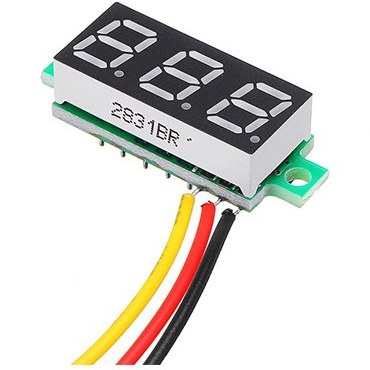

ماژول ولت متر ۳ رقمی ۰ تا ۱۰۰ ولت DC سایز ۰.۲۸ اینچ قرمز
160,000 تومان
ماژول ولت متر ۳ رقمی با محدوده اندازهگیری ۰ تا ۱۰۰ ولت DC، نمایشگر LED 7-Segment قرمز با عرض ۰.۲۸ اینچ، ولتاژ کاری ۳.۳ تا ۳۰ ولت، ابعاد ۳۰×۱۱ میلیمتر و نصب آسان روی تابلوهای برق و منابع تغذیه.
موجود در انبار
توضیحات
ماژول ولت متر ۳ رقمی یک ابزار اندازهگیری دقیق و کامپکت برای نمایش لحظهای ولتاژ DC در محدوده ۰ تا ۱۰۰ ولت است. این ماژول با نمایشگر ۷-سگمنتی LED قرمز و عرض ارقام ۰.۲۸ اینچ، خوانایی بالا را حتی در محیطهای با نور کم تضمین میکند. استفاده از ماژول ولت متر ۳ رقمی در تابلوهای برق، منابع تغذیه آزمایشگاهی، سیستمهای خورشیدی و پروژههای الکترونیکی به مهندسان امکان پایش دقیق ولتاژ را بدون نیاز به مولتیمتر جداگانه میدهد. طراحی کوچک و نصب آسان، این محصول را به انتخابی محبوب در بین سازندگان بردهای سفارشی تبدیل کرده است.
ساختار و اصول عملکرد ماژول ولت متر ۳ رقمی
این ماژول بر پایه یک مدار مجتمع آنالوگ-به-دیجیتال (ADC) با نمایشگر یکپارچه طراحی شده است. ماژول ولت متر ۳ رقمی ولتاژ ورودی را به صورت مستقیم نمونهبرداری کرده و مقدار آن را با دقت بالا به ارقام قابل خواندن تبدیل میکند. مدار داخلی شامل بخش تقسیم ولتاژ (Voltage Divider) است که سیگنالهای ورودی تا ۱۰۰ ولت را به سطح قابل پردازش توسط تراشه کاهش میدهد. مقاومتهای دقیق با تلرانس پایین در این بخش، خطای اندازهگیری را به حداقل میرسانند. نمایشگر LED قرمز با شدت نور مناسب، مصرف انرژی را در حد بهینه نگه میدارد و طول عمر بالایی ارائه میکند.
مشخصات فنی دقیق ماژول
- محدوده اندازهگیری: ۰ تا ۱۰۰ ولت DC
- تعداد ارقام نمایش: ۳ رقم (با دقت ۰.۱ ولت در برخی مدلها)
- نوع نمایشگر: LED 7-Segment با عرض۰.۲۸ اینچ (۷.۱ میلیمتر)
- رنگ نمایشگر: قرمز با شدت نور بالا
- ولتاژ کاری ماژول: ۳.۳ تا ۳۰ ولت DC (تأمین از همان منبع اندازهگیری)
- مصرف جریان: حدود ۲۰ میلیآمپر
- ابعاد برد: ۳۰ میلیمتر طول × ۱۱ میلیمتر عرض × ۱۰ میلیمتر ارتفاع
- وزن خالص: ۴ گرم
- جنس برد: فیبر شیشهای FR4 با روکش مسی
- تعداد پایههای اتصال: ۳ پایه (ولتاژ، زمین، ورودی اندازهگیری)
نصب و راهاندازی ماژول ولت متر

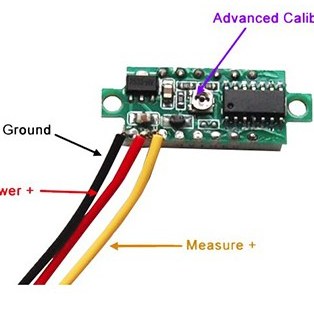

نصب ماژول ولت متر ۳ رقمی بسیار ساده است و نیاز به کالیبراسیون اولیه ندارد. سه سیم اتصال شامل VCC (تغذیه)، GND (زمین مشترک) و VIN (ورودی اندازهگیری) هستند. برای اندازهگیری ولتاژ بین ۰ تا ۱۰۰ ولت، کافی است پایه VIN را به نقطه مورد نظر در مدار متصل کنید. در صورتی که ولتاژ منبع تغذیه ماژول با ولتاژ مورد اندازهگیری متفاوت است، باید از اتصال جداگانه استفاده شود. ابعاد کوچک ماژول ولتمتر ۳ رقمی امکان نصب آن را در پنلهای جلویی تابلوهای برق، جعبههای فلزی و حتی داخل دستگاههای قابل حمل فراهم میکند.
کاربردهای تخصصی ماژول ولت متر ۳ رقمی
این ماژول در منابع تغذیه آزمایشگاهی DIY برای نمایش ولتاژ خروجی کاربرد گسترده دارد. سازندگان شارژرهای خورشیدی از این ماژول برای پایش لحظهای ولتاژ پنلها و باتریها استفاده میکنند. در سیستمهای UPS و اینورترهای کوچک، نمایش ولتاژ باتری به کاربر کمک میکند وضعیت شارژ را بررسی کند. تعمیرکاران الکترونیک نیز این ماژول را در بردهای تست خود نصب میکنند تا ولتاژ نقاط مختلف مدار را بدون نیاز به پروب مولتیمتر مشاهده کنند. کاربرد دیگر آن در ساخت دستگاههای جوشکاری کوچک و کنترلکنندههای موتور DC است.
مزایای رقابتی و نکات مهم
دقت بالا، قیمت اقتصادی، ابعاد کوچک و نصب آسان از مزایای کلیدی ماژول ولت متر ۳ رقمی هستند. نمایشگر قرمز با کنتراست بالا در محیطهای صنعتی خوانایی مناسبی دارد. هنگام استفاده باید توجه داشت که ولتاژ ورودی از ۱۰۰ ولت فراتر نرود، زیرا ممکن است به مقاومتهای داخلی مدار آسیب برسد. همچنین ولتاژ کاری ماژول باید حداقل ۳.۳ ولت باشد تا نمایشگر به درستی روشن شود. برای اندازهگیری ولتاژهای AC، نیاز به مدار یکسوساز اضافی است و این ماژول به تنهایی قابلیت اندازهگیری مستقیم AC را ندارد. طول عمر بالای LED و پایداری حرارتی مناسب، این محصول را به گزینهای قابل اعتماد برای استفاده طولانیمدت تبدیل کرده است.
توضیحات تکمیلی
| وزن | 100 گرم |
|---|---|
| ابعاد | 30 × 11 × 10 میلیمتر |
