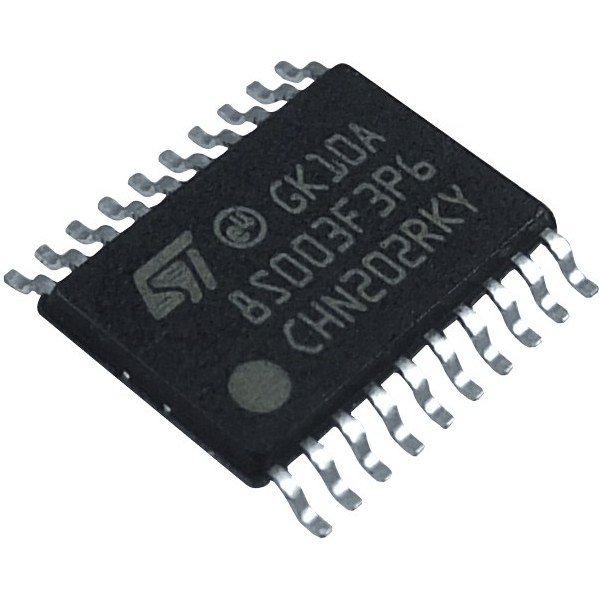

میکروکنترلر STM8S003F3P6 با پکیج TSSOP-20 – اورجینال
55,900 تومان
میکروکنترلر STM8S003F3P6 اورجینال با پکیج TSSOP-20، هسته STM8 هشتبیتی، فرکانس ۱۶ مگاهرتز، حافظه فلش ۸ کیلوبایت، ۱۶ پایه I/O، مبدل ADC ۱۲ بیت، رابطهای UART/SPI/I2C و ولتاژ کاری ۲.۹۵ تا ۵.۵ ولت.
موجود در انبار
توضیحات
میکروکنترلر STM8S003F3P6 یک تراشه هشتبیتی قدرتمند از خانواده STM8S Value Line شرکت STMicroelectronics است که با پکیج TSSOP-20 عرضه میشود. این تراشه اورجینال با فرکانس کاری ۱۶ مگاهرتز، حافظه فلش ۸ کیلوبایت و مصرف انرژی بهینه، گزینهای ایدهآل برای پروژههای صنعتی، IoT و سیستمهای تعبیهشده است. استفاده از میکروکنترلر STM8S003F3P6 در طراحیهایی که نیاز به عملکرد قابل اعتماد با هزینه پایین دارند، بسیار رایج شده است. این تراشه با پشتیبانی از محیط توسعه STM8Cube و کتابخانههای استاندارد، فرآیند توسعه را برای مهندسان تسهیل میکند.
معماری داخلی میکروکنترلر STM8S003F3P6
قلب پردازشی میکروکنترلر STM8S003F3P6 بر پایه هسته STM8 طراحی شده که معماری هاروارد با پایپلاین سهمرحلهای دارد. این معماری اجازه میدهد تا دستورات در هر سیکل کلاک اجرا شوند و عملکرد ۱۶ MIPS (میلیون دستور در ثانیه) در فرکانس ۱۶ مگاهرتز ارائه شود. حافظه فلش ۸ کیلوبایتی برای ذخیره کد برنامه، حافظه SRAM یک کیلوبایتی برای متغیرها و EEPROM داخلی ۱۲۸ بایتی برای ذخیره دادههای ماندگار در نظر گرفته شده است. سیستم مدیریت توان پیشرفته اجازه میدهد تراشه در حالتهای مختلف Low Power کار کند که مصرف انرژی را تا چند میکروآمپر کاهش میدهد.
مشخصات فنی دقیق میکروکنترلر STM8S003F3P6
- هسته پردازنده: STM8 8-bit با فرکانس تا ۱۶ مگاهرتز
- حافظه فلش: ۸ کیلوبایت
- حافظه SRAM: ۱ کیلوبایت
- حافظه EEPROM: ۱۲۸ بایت
- تعداد پایههای I/O: ۱۶ پایه چندمنظوره
- مبدل ADC: ۱۲ بیت با ۵ کانال ورودی
- تایمرها: ۳ عدد (یک تایمر ۱۶ بیتی و دو تایمر ۸ بیتی)
- رابطهای ارتباطی: UART، SPI و I2C
- ولتاژ کاری: ۲.۹۵ تا ۵.۵ ولت DC
- دمای کاری: -۴۰ تا ۸۵ درجه سانتیگراد
- پکیج: TSSOP-20 با ابعاد ۶.۵ × ۴.۴ میلیمتر
- وزن: ۰.۱۵ گرم
- نوع نصب: SMD (نصب سطحی)
قابلیتهای ارتباطی و محیطی میکروکنترلر STM8S003F3P6
این تراشه دارای سه رابط ارتباطی استاندارد است که اتصال به سنسورها، نمایشگرها و ماژولهای خارجی را آسان میکند. رابط UART برای ارتباط سریال با کامپیوتر یا ماژولهای بلوتوث، رابط SPI برای ارتباط با حافظههای خارجی و نمایشگرها، و رابط I2C برای اتصال به سنسورهای دیجیتال استفاده میشود. مبدل ADC دوازدهبیتی با پنج کانال ورودی، امکان خواندن مستقیم سیگنالهای آنالوگ از سنسورهای دما، نور و فشار را فراهم میآورد. میکروکنترلر STM8S003F3P6 همچنین دارای سیستم watchdog داخلی، brown-out detection و reset circuit است که پایداری سیستم را در شرایط ناپایدار تضمین میکند.
کاربردهای تخصصی STM8S003F3P6
این تراشه در سیستمهای کنترل صنعتی، دستگاههای اندازهگیری، کنترلکنندههای موتور، سیستمهای امنیتی و گجتهای IoT کاربرد گستردهای دارد. سازندگان دستگاههای پزشکی از میکروکنترلر STM8S003F3P6 برای طراحی ابزارهای پرتابل با مصرف انرژی پایین استفاده میکنند. در صنعت خودرو، این تراشه برای کنترل سیستمهای داخلی خودرو، نمایشگرها و سنسورها به کار میرود. طراحان سیستمهای خانگی هوشمند نیز از قابلیتهای ارتباطی این میکروکنترلر برای ایجاد ارتباط با ماژولهای وایفای و بلوتوث بهره میبرند. قیمت اقتصادی و پایداری بالا، این تراشه را به انتخابی محبوب برای تولید انبوه تبدیل کرده است.
مزایای رقابتی و نکات برنامهنویسی
عملکرد بالا نسبت به قیمت، مصرف انرژی بهینه، پکیج کوچک TSSOP-20 و پشتیبانی کامل از استانداردهای صنعتی از مزایای کلیدی میکروکنترلر STM8S003F3P6 هستند. برای برنامهنویسی این تراشه میتوان از کامپایلرهای STM8 Cosmic، IAR یا ابزار رایگان SDCC استفاده کرد. محیط توسعه STM8CubeMX امکان پیکربندی گرافیکی پینها و تولید کد اولیه را فراهم میکند. هنگام طراحی PCB باید توجه داشت که پایههای تغذیه با خازنهای decoupling مناسب فیلتر شوند و پایه BOOT از طریق مقاومت به زمین متصل شود تا تراشه در حالت اجرای کد از فلش قرار گیرد. اورجینال بودن تراشه تضمینکننده عملکرد پایدار و طول عمر بالا در شرایط کاری مختلف است.
توضیحات تکمیلی
| وزن | 1 گرم |
|---|---|
| ابعاد | 6.5 × 4.5 میلیمتر |
