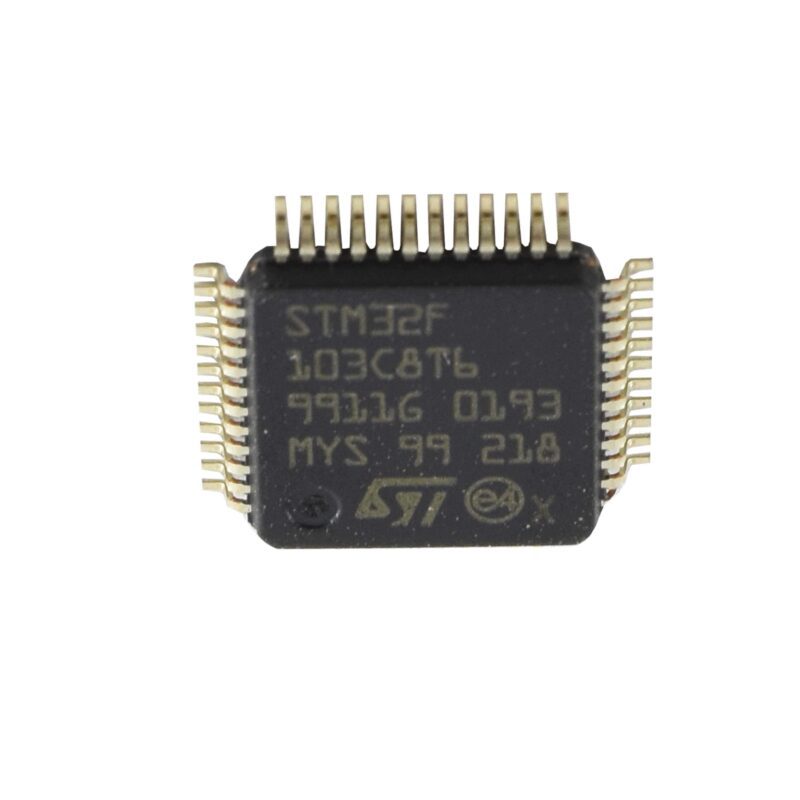

میکروکنترلر STM32F103C8T6 اورجینال
218,000 تومان
میکروکنترلر STM32F103C8T6 اورجینال با هسته ARM Cortex-M3، فرکانس ۷۲ مگاهرتز، حافظه فلش ۶۴ کیلوبایت، SRAM بیست کیلوبایت، ۳۷ پایه I/O، مبدل ADC دوازدهبیتی، رابطهای USART/SPI/I2C/USB/CAN و پکیج LQFP-48.
موجود در انبار
توضیحات
میکروکنترلر STM32F103C8T6 یکی از محبوبترین و قدرتمندترین تراشههای ۳۲ بیتی مبتنی بر هسته ARM Cortex-M3 است که توسط شرکت STMicroelectronics تولید میشود. این تراشه اورجینال با فرکانس کاری ۷۲ مگاهرتز، حافظه فلش ۶۴ کیلوبایت و پکیج LQFP-48، تعادل بینظیری میان عملکرد بالا و قیمت اقتصادی ارائه میدهد. استفاده از میکروکنترلر STM32F103C8T6 در پروژههای صنعتی، IoT، رباتیک و سیستمهای تعبیهشده به طور گسترده رایج شده است. این تراشه که در بازار با نام Blue Pill نیز شناخته میشود، جایگزینی قدرتمند برای میکروکنترلرهای AVR و Arduino محسوب میگردد.
معماری پیشرفته میکروکنترلر STM32F103C8T6
قلب پردازشی میکروکنترلر STM32F103C8T6 بر پایه هسته ARM Cortex-M3 با معماری ۳۲ بیتی طراحی شده است. این هسته با فرکانس ۷۲ مگاهرتز کار میکند و عملکردی معادل ۱.۲۵ DMIPS/MHz ارائه میدهد. حافظه فلش ۶۴ کیلوبایتی برای ذخیره کد برنامه، حافظه SRAM بیست کیلوبایتی برای متغیرها و اجرای سریع دستورات در نظر گرفته شده است. سیستم bus ماتریسی پیشرفته اجازه میدهد تا دسترسی همزمان به حافظه و periferialها بدون گلوگاه انجام شود. واحد مدیریت حافظه MPU و سیستم NVIC با ۶۸ کانال وقفه، پردازش رویدادهای زمانحساس را با تأخیر بسیار کم ممکن میسازد.
مشخصات فنی دقیق میکروکنترلر STM32F103C8T6
- هسته پردازنده: ARM Cortex-M3 32-bit
- فرکانس کاری: تا ۷۲ مگاهرتز
- حافظه فلش: ۶۴ کیلوبایت
- حافظه SRAM: ۲۰ کیلوبایت
- تعداد پایههای I/O: ۳۷ پایه چندمنظوره
- مبدل ADC: ۲ عدد ۱۲ بیتی با مجموع ۱۰ کانال ورودی
- تایمرها: ۴ تایمر عمومی ۱۶ بیتی + ۱ تایمر پیشرفته
- رابطهای ارتباطی: ۳×USART، ۲×SPI، ۲×I2C، USB 2.0 Full-Speed، CAN
- ولتاژ کاری: ۲.۰ تا ۳.۶ ولت DC
- دمای کاری: -۴۰ تا ۸۵ درجه سانتیگراد
- پکیج: LQFP-48 با ابعاد ۷ × ۷ میلیمتر
- وزن: ۰.۳ گرم
- نوع نصب: SMD (نصب سطحی)
قابلیتهای ارتباطی STM32F103C8T6
این تراشه از طیف وسیعی از رابطهای ارتباطی استاندارد پشتیبانی میکند که آن را به گزینهای ایدهآل برای سیستمهای متصل تبدیل میسازد. رابط USB 2.0 Full-Speed امکان اتصال مستقیم به کامپیوتر بدون نیاز به مبدل FTDI را فراهم میآورد. رابط CAN برای ارتباط در شبکههای صنعتی و خودرویی کاربرد دارد. سه پورت USART، دو پورت SPI و دو پورت I2C اتصال همزمان به سنسورها، نمایشگرها، حافظههای خارجی و ماژولهای ارتباطی را ممکن میسازد. میکروکنترلر STM32F103C8T6 همچنین دارای DMA پیشرفته با ۱۲ کانال است که بار پردازنده را در انتقال دادهها به حداقل میرساند.
کاربردهای تخصصی میکروکنترلر STM32F103C8T6
این تراشه در سیستمهای کنترل صنعتی PLC، درایورهای موتور، دستگاههای پزشکی، تجهیزات اندازهگیری دقیق و گجتهای IoT کاربرد گستردهای دارد. سازندگان پهپاد و کوادکوپتر از میکروکنترلر STM32F103C8T6 برای طراحی فلایت کنترلرهای حرفهای استفاده میکنند. در صنعت خودرو، این تراشه برای کنترل ECU، سیستمهای ترمز ABS و نمایشگرهای دیجیتال به کار میرود. طراحان سیستمهای خانگی هوشمند نیز از قابلیتهای ارتباطی این میکروکنترلر برای ایجاد ارتباط با ماژولهای وایفای، بلوتوث و Zigbee بهره میبرند. سرعت پردازش بالا و periferialهای غنی، این تراشه را به انتخابی محبوب برای پروژههای زمانحساس تبدیل کرده است.
مزایای رقابتی و نکات برنامهنویسی
عملکرد فوقالعاده بالا نسبت به قیمت، اکوسیستم توسعه کامل، پکیج کوچک LQFP-48 و پشتیبانی از استانداردهای صنعتی از مزایای کلیدی میکروکنترلر STM32F103C8T6 هستند. برای برنامهنویسی این تراشه میتوان از STM32CubeIDE، Keil MDK، IAR یا ابزار رایگان PlatformIO استفاده کرد. کتابخانه HAL و LL STMicroelectronics توسعه نرمافزار را تسهیل میکند. هنگام طراحی PCB باید توجه داشت که پایههای VDD و VDDA با خازنهای decoupling ۱۰۰ نانوفارد فیلتر شوند و مدار BOOT به درستی پیکربندی گردد تا تراشه از فلش داخلی اجرا شود. اورجینال بودن تراشه تضمینکننده عملکرد پایدار، دقت ADC بالا و طول عمر طولانی در شرایط کاری صنعتی است.
توضیحات تکمیلی
| وزن | 1 گرم |
|---|---|
| ابعاد | 7 × 7 میلیمتر |
