ماژول شیلد درایور موتور مدل L293D
550,000 تومان
- تراشه درایور : L293
- ولتاژ ورودی : وابسته ولتاژ موتور
- نوع خروجی : H-Bridge
- جریان درایو : 600 میلی آمپر (1.2 آمپر لحظه ای)
شیلد درایور موتور L293D با دو چیپ درایور، قابلیت کنترل ۴ موتور DC یا ۲ موتور استپر، جریان پیوسته ۶۰۰mA، ولتاژ کاری ۴.۵ تا ۳۶ ولت، سازگار با آردوینو Uno و Mega. ایدهآل برای رباتیک و اتوماسیون.
موجود در انبار
توضیحات

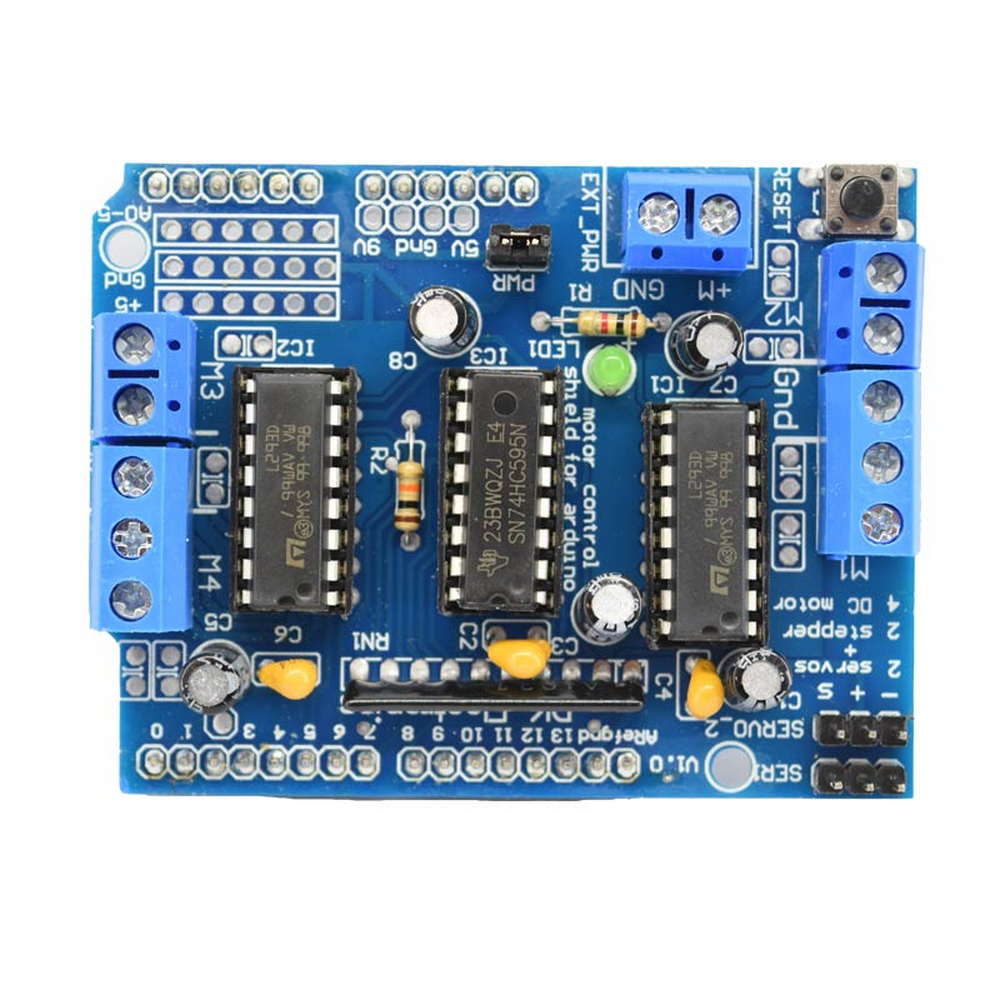

ماژول شیلد درایور موتور مدل L293D
شیلد درایور موتور L293D یکی از محبوبترین و پرکاربردترین ماژولهای کنترل موتور در دنیای الکترونیک و رباتیک است. این شیلد با بهرهگیری از دو چیپ درایور L293D، امکان کنترل همزمان چهار موتور DC یا دو موتور استپر را فراهم میکند. طراحی سازگار با بردهای آردوینو Uno و Mega، نصب و راهاندازی آن را بسیار ساده کرده است. شیلددرایور موتور L293D گزینهای ایدهآل برای پروژههای رباتیک، خودروهای هوشمند و سیستمهای اتوماسیون صنعتی محسوب میشود.
ساختار داخلی شیلد
شیلد درایور موتور L293D از دو مدار مجتمع L293D تشکیل شده است که هر کدام قادر به کنترل دو موتور DC هستند. این چیپها از تکنولوژی H-Bridge استفاده میکنند که امکان تغییر جهت چرخش موتورها را بدون نیاز به سیمکشی مجدد فراهم میآورد. هر کانال خروجی درایور توانایی تأمین جریان پیوسته ۶۰۰ میلیآمپر و جریان پیک ۱.۲ آمپر را دارد. ولتاژ کاری موتورها در محدوده ۴.۵ تا ۳۶ ولت قابل تنظیم است که انعطافپذیری بالایی در انتخاب نوع موتور ایجاد میکند.

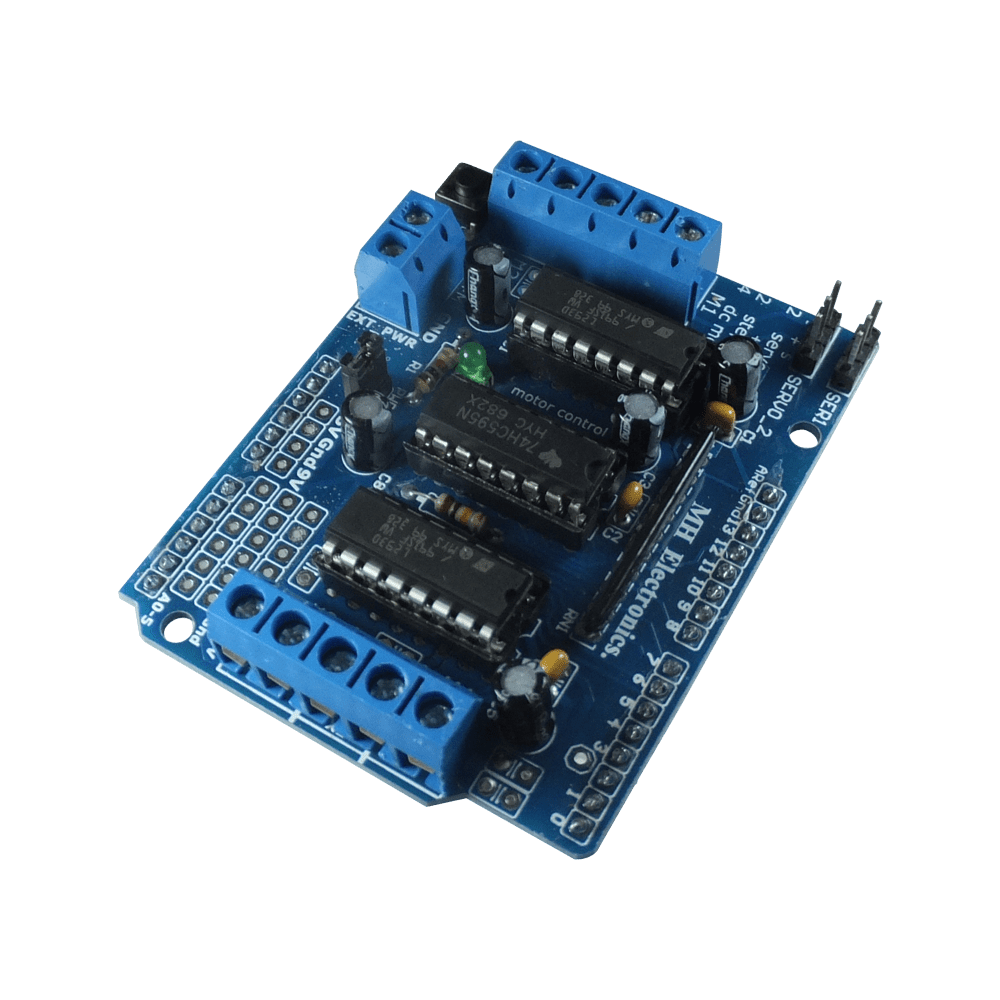

برد مدار چاپی شیلد درایورموتور L293D دارای ترمینالهای پیچی استاندارد برای اتصال مطمئن سیمهای موتورها است. این ترمینالها از لرزش و قطع شدن اتصالات در حین حرکت ربات جلوگیری میکنند. پایههای کنترلی شیلد مستقیماً به پینهای دیجیتال آردوینو متصل میشوند و نیازی به سیمکشی اضافی نیست.
مشخصات فنی دقیق شیلد درایور موتور L293D
- چیپ درایور: دو عدد L293D نیمههادی
- تعداد کانالهای خروجی: ۴ کانال مستقل برای موتور DC یا ۲ کانال برای موتور استپر
- جریان پیوسته هر کانال: ۶۰۰ میلیآمپر
- جریان پیک هر کانال: ۱.۲ آمپر
- محدوده ولتاژ موتور: ۴.۵ تا ۳۶ ولت DC
- ولتاژ منطق کنترل: ۵ ولت (سازگار با TTL)
- ابعاد برد: ۶۸ میلیمتر طول × ۵۳ میلیمتر عرض × ۲۵ میلیمتر ارتفاع
- وزن خالص: ۳۲ گرم
- جنس برد: فیبر شیشهای FR4 با روکش مسی
- پایههای اتصال: سازگار با آردوینو Uno، Duemilanove و Mega
قابلیتهای حفاظتی درایور L293D
شیلد درایورموتور L293D مجهز به دیودهای هرزگرد داخلی است که از آسیب دیدن چیپها در اثر ولتاژ القایی ناشی از خاموش شدن ناگهانی موتورها جلوگیری میکند. این ویژگی عمر مفید ماژول را به طور چشمگیری افزایش میدهد. همچنین طراحی حرارتی مناسب برد اجازه میدهد گرما به خوبی دفع شود و از داغ شدن بیش از حد چیپها در بارهای سنگین جلوگیری گردد.
کاربردهای تخصصی شیلد درایور موتور L293D
شیلد درایورموتور L293D در ساخت رباتهای مسیریاب، خودروهای کنترلی، بازوهای رباتیک کوچک و سیستمهای پنجرهبازکن خودکار کاربرد گستردهای دارد. دانشجویان مهندسی برق و مکاترونیک از این شیلد برای پروژههای عملی درسهای کنترل موتور و رباتیک استفاده میکنند. hobbyistهای الکترونیک نیز این محصول مبتنی بر L293 D را برای ساخت اسباببازیهای هوشمند و دستگاههای اتوماسیون خانگی به کار میبرند.
این شیلد امکان کنترل سرعت موتورها از طریق تکنیک PWM را فراهم میکند که دقت بالایی در تنظیم سرعت چرخش ایجاد مینماید. قابلیت کنترل همزمان چندین موتور، این محصول را به گزینهای مناسب برای رباتهای چندچرخ تبدیل کرده است.
مزایای رقابتی شیلد درایور موتور L293D
نصب آسان بدون نیاز به لحیمکاری، قیمت اقتصادی، پشتیبانی از طیف وسیعی از موتورها و سازگاری کامل با اکوسیستم آردوینو از مزایای کلیدی شیلد درایورموتور L293D هستند. وجود کتابخانههای آماده نرمافزاری برای آردوینو، برنامهنویسی و کنترل موتورها را بسیار ساده میکند. طراحی جمعوجور شیلد فضای کمی از پروژه اشغال میکند و امکان اضافه کردن سنسورها و ماژولهای دیگر را فراهم میآورد.
توضیحات تکمیلی
| وزن | 50 گرم |
|---|
