برد بورد مینی ۴۰۰ سوراخ
قیمت اصلی: 86,000 تومان بود.84,000 تومانقیمت فعلی: 84,000 تومان.
برد بورد مینی با ۴۰۰ نقطه اتصال، ابعاد دقیق ۸۵×۵۵ میلیمتر، ۴ ریل تغذیه مستقل، جنس ABS با کیفیت بالا و گیرههای نیکلی. ایدهآل برای ساخت مدارهای آزمایشی و پروژههای الکترونیکی بدون نیاز به لحیمکاری.
موجود در انبار
توضیحات

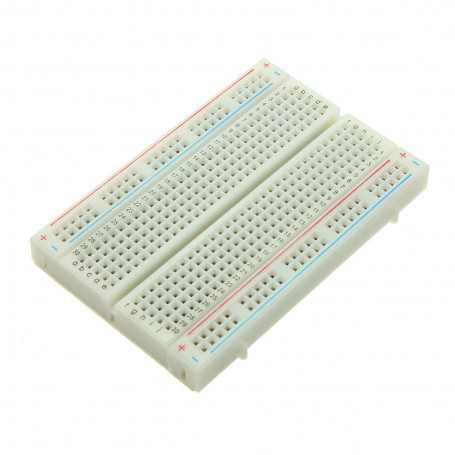

برد بورد مینی ۴۰۰ سوراخ
برد بورد مینی ۴۰۰ سوراخ یکی از ابزارهای پایهای و ضروری در دنیای الکترونیک است که امکان ساخت و تست مدارها را بدون نیاز به لحیمکاری فراهم میکند. این برد کوچک با طراحی هوشمندانه، فضایی ایدهآل برای مهندسان، دانشجویان و علاقهمندان به الکترونیک ایجاد کرده است. برد بورد مینی با ابعاد دقیق ۸۵ میلیمتر در ۵۵ میلیمتر، تعادل کاملی بین اندازه کامپکت و ظرفیت کافی برای پروژههای مختلف برقرار میکند.
ساختار داخلی برد بورد مینی
برد بورد مینی دارای ۴۰۰ نقطه اتصال فلزی است که به دو بخش مجزا تقسیم شدهاند. بخش مرکزی شامل ۳۰۰ نقطه اتصال در ۳۰ سطر موازی است که هر سطر از ۱۰ نقطه متصل به هم تشکیل شدهاست. این ساختار اجازه میدهد قطعات الکترونیکی مانند مقاومتها، خازنها، ترانزیستورها و مدارهای مجتمع به راحتی در کنار هم قرار گیرند. بخش کناری برد بورد مینی شامل ۱۰۰ نقطه اتصال اضافی است که به صورت چهار ریل مستقل سازماندهیشدهاند. دو ریل برای ولتاژ مثبت و دو ریل برای زمین طراحی شدهاند تا توزیع تغذیه در مدارهای پیچیده آسانتر شود.
گیرههای داخلی برد بورد مینی از جنس نیکل با روکش قلع ساخته شدهاند. این ترکیب فلزی رسانایی الکتریکی عالی و مقاومت بالا در برابر خوردگی را تضمین میکند. هر گیره توانایی نگهداشتن سیمهایی با قطر ۰.۳ تا ۰.۸ میلیمتر را دارد که معادل سیمهای جامپر استاندارد ۲۰ تا ۲۸ AWG است. فاصله دقیق بین مراکز سوراخها ۲.۵۴ میلیمتر است که با استاندارد جهانی پایههای قطعات DIP سازگاری کامل دارد.
مشخصات فنی
ابعاد خارجی برد بورد مینی دقیقاً ۸۵ میلیمتر طول، ۵۵ میلیمتر عرض و ۸.۵ میلیمتر ضخامت است. وزن خالص این برد ۳۶ گرم میباشد که حمل و نقل آن را بسیار آسان میکند. بدنه برد بورد مینی از پلاستیک ABS با کیفیت صنعتی ساخته شده که مقاومت مکانیکی بالا و عایق بودن الکتریکی مناسبی دارد. رنگ سفید یا کرم روشن بدنه امکان خوانایی بهتر شماره سطرها و ستونها را فراهم میکند.
برد بورد مینی دارای ۳۰ سطر فعال در بخش مرکزی است که به دو گروه ۱۵ تایی تقسیم شدهاند. بین این دو گروه یک شکاف عمودی وجود دارد که اجازه میدهد مدارهای مجتمع DIP با تعداد پایههای مختلف به درستی نصب شوند. چهار ریل تغذیه در طرفین برد بورد مینی به صورت مستقل عمل میکنند و امکان استفاده همزمان از چند منبع ولتاژ مختلف را فراهم میآورند.
کاربردهای تخصصی برد بورد مینی
برد بورد مینی برای پروتوتایپینگ سریع مدارهای آنالوگ و دیجیتال ایدهآل است. مهندسان الکترونیک از برد بورد مینی برای تست سنسورها، راهاندازی ماژولهای ارتباطی مانند بلوتوث و وایفای، و بررسی عملکرد میکروکنترلرها استفاده میکنند. دانشجویان رشتههای مهندسی برق و کامپیوتر از برد بورد مینی برای انجام آزمایشهای عملی دروس مدارهای الکتریکی و الکترونیک دیجیتال بهره میبرند.
طراحی کامپکت برد بورد مینی امکان نصب آن روی شاسیهای کوچک رباتیک یا استفاده همزمان با بردهای توسعه جمعوجور مانند آردوینو نانو را فراهم میکند. مربیان آموزش الکترونیک از برد بورد مینی برای برگزاری کارگاههای عملی و آموزش مبانی مدارنویسی استفاده میکنند.
مزایای رقابتی برد بورد مینی
استفاده از برد بورد مینی نیاز به ابزار لحیمکاری را حذف میکند و امکان تغییر سریع چیدمان مدار را فراهم میآورد. عمر مفید برد بورد مینی بیش از ده هزار بار اتصال و جداسازی است بدون اینکه کیفیت اتصالات کاهش یابد. قیمت اقتصادی برد بورد مینی آن را به گزینهای مقرونبهصرفه برای خرید تعداد زیاد تبدیل کرده است. بدنه مستحکم برد بورد مینی از شکستن گیرههای داخلی در اثر فشار مکرر جلوگیری میکند و پایداری بلندمدت مدار را تضمین مینماید.
توضیحات تکمیلی
| وزن | 100 گرم |
|---|---|
| ابعاد | 85 × 55 × 10 میلیمتر |
