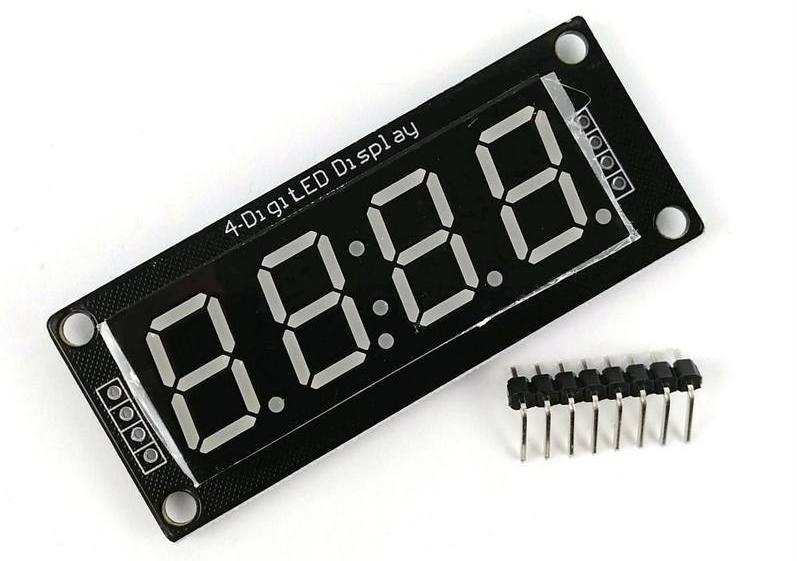

ماژول نمایشگر 5019 TM1637 سون سگمنت ۴ رقمی قرمز
350,000 تومان
ماژول نمایشگر 5019 TM1637 با ۴ رقم ۷ سکمنت قرمز، سایز بزرگ ۰.۵۶ اینچ، دارای دو نقطه (Colon) وسط، درایور داخلی، رابط سریال دو سیمه (CLK/DIO)، ولتاژ کاری ۳.۳ تا ۵ ولت و ۸ سطح روشنایی قابل تنظیم. مناسب برای ساعتهای دیجیتال، تایمرها، دماسنجها و پروژههای مبتنی بر آردوینو.
موجود
توضیحات
ماژول نمایشگر 5019 TM1637 یکی از کاربردیترین و خواناترین راهکارها برای نمایش دادههای عددی در پروژههای الکترونیکی است. این قطعه با بهرهگیری از درایور اختصاصی TM1637، امکان کنترل ۴ رقم ۷ سکمنت (7-Segment) به رنگ قرمز را تنها با دو پایه از میکروکنترلر فراهم میکند. ویژگی متمایز این مدل، سایز بزرگتر ارقام (۰.۵۶ اینچ) و وجود دو نقطه (Colon) در وسط نمایشگر است که آن را به انتخابی ایدهآل برای ساخت ساعتهای دیجیتال تبدیل میکند. استفاده از این ماژول در تایمرها، دماسنجها و پنلهای کنترلی، به دلیل سادگی راهاندازی و حذف نیاز به مولتیپلکسینگ سختافزاری پیچیده، فرآیند توسعه را به شدت تسهیل مینماید.
ساختار و ویژگیهای ماژول نمایشگر 5019 TM1637
قلب تپنده این برد، چیپ TM1637 است که بهطور خاص برای رانندگی نمایشگرهای LED طراحی شده است. ماژول نمایشگر 5019 TM1637 از یک رابط سریال دو سیمه (شامل پایههای CLK و DIO) استفاده میکند که شبیه به پروتکل I2C است، اما دستورالعملهای اختصاصی خود را دارد. این طراحی هوشمندانه باعث میشود که بار پردازشی میکروکنترلر به حداقل برسد، زیرا چیپ بهطور خودکار وظیفه مولتیپلکس کردن ارقام و کنترل شدت روشنایی را بر عهده میگیرد. وجود دو نقطه در وسط این مدل 5019، امکان چشمکزن کردن ثانیهشمار در پروژههای ساعتسازی را بدون نیاز به قطعات اضافی فراهم میکند.
مشخصات فنی دقیق سون سگمنت ۴ رقمی
برای طراحی صحیح مدار و انتخاب منبع تغذیه مناسب، آشنایی با پارامترهای الکتریکی این قطعه ضروری است:
- مدل فیزیکی: 5019 (سایز ۰.۵۶ اینچ)
- تراشه درایور: TM1637
- تعداد ارقام: ۴ رقم ۷ سکمنت به همراه دو نقطه (Colon) وسط
- رنگ نمایشگر: قرمز روشن (Red)
- رابط ارتباطی: سریال دو سیمه (CLK و DIO)
- ولتاژ کاری: ۳.۳ تا ۵ ولت DC
- مصرف جریان: حدود ۸۰ میلیآمپر (در حالت روشنایی حداکثری)
- سطوح روشنایی قابل تنظیم: ۸ سطح (از ۱/۱۶ تا ۱۰/۱۶)
- ارتفاع ارقام: ۰.۵۶ اینچ (حدود ۱۴.۲ میلیمتر)
- ابعاد برد: 65 میلیمتر طول × 26 میلیمتر عرض
- وزن خالص: ۱۲ گرم
- تعداد پایهها: ۴ پایه (VCC، GND، CLK، DIO)
کاربردهای تخصصی ماژول نمایشگر 5019 TM1637
به دلیل خوانایی بالا از فاصله دور و ابعاد استاندارد، این محصول در طیف وسیعی از پروژهها کاربرد دارد. در ساخت ساعتهای دیجیتال رومیزی و دیواری، دو نقطه وسط نمایشگر امکان نمایش دقیق ثانیه را فراهم میکند. در ایستگاههای هواشناسی خانگی و دماسنجهای دیجیتال، این قطعه دمای محیط یا رطوبت را با وضوح بسیار بالاتری نسبت به مدلهای ۰.۳۶ اینچی نشان میدهد. همچنین در پروژههای اینترنت اشیاء (IoT)، برای نمایش وضعیت سیستم، آدرس IP یا کدهای خطا بدون نیاز به نمایشگرهای گرافیکی پرهزینه، گزینهای ایدهآل و مقرونبهصرفه است.
مزایای رقابتی و نکات راهاندازی
مزیت اصلی این محصول نسبت به نمایشگرهای ۷ سکمنت خام، حذف نیاز به ۱۲ پایه مجزا برای کنترل ارقام و سگمنتهاست. با تنها دو پایه، میتوان تمام عملکردها را مدیریت کرد. برای راهاندازی در محیط آردوینو، کتابخانههای محبوبی مانند
TM1637Display وجود دارند که توابع آمادهای برای نمایش اعداد، متن و کنترل روشنایی ارائه میدهند. هنگام سیمکشی، اطمینان حاصل کنید که پایه CLK به یک پایه دیجیتال و DIO به پایه دیجیتال دیگر متصل شود. اگرچه این قطعه با ۳.۳ ولت نیز کار میکند، اما برای دستیابی به حداکثر روشنایی در مدل 5019، تغذیه ۵ ولت توصیه میشود. این ماژول با ترکیب قیمت اقتصادی، دوام بالا و سادگی بینظیر، انتخابی هوشمندانه برای هر پروژهای است که به نمایشگر عددی بزرگ و واضح نیاز دارد.
