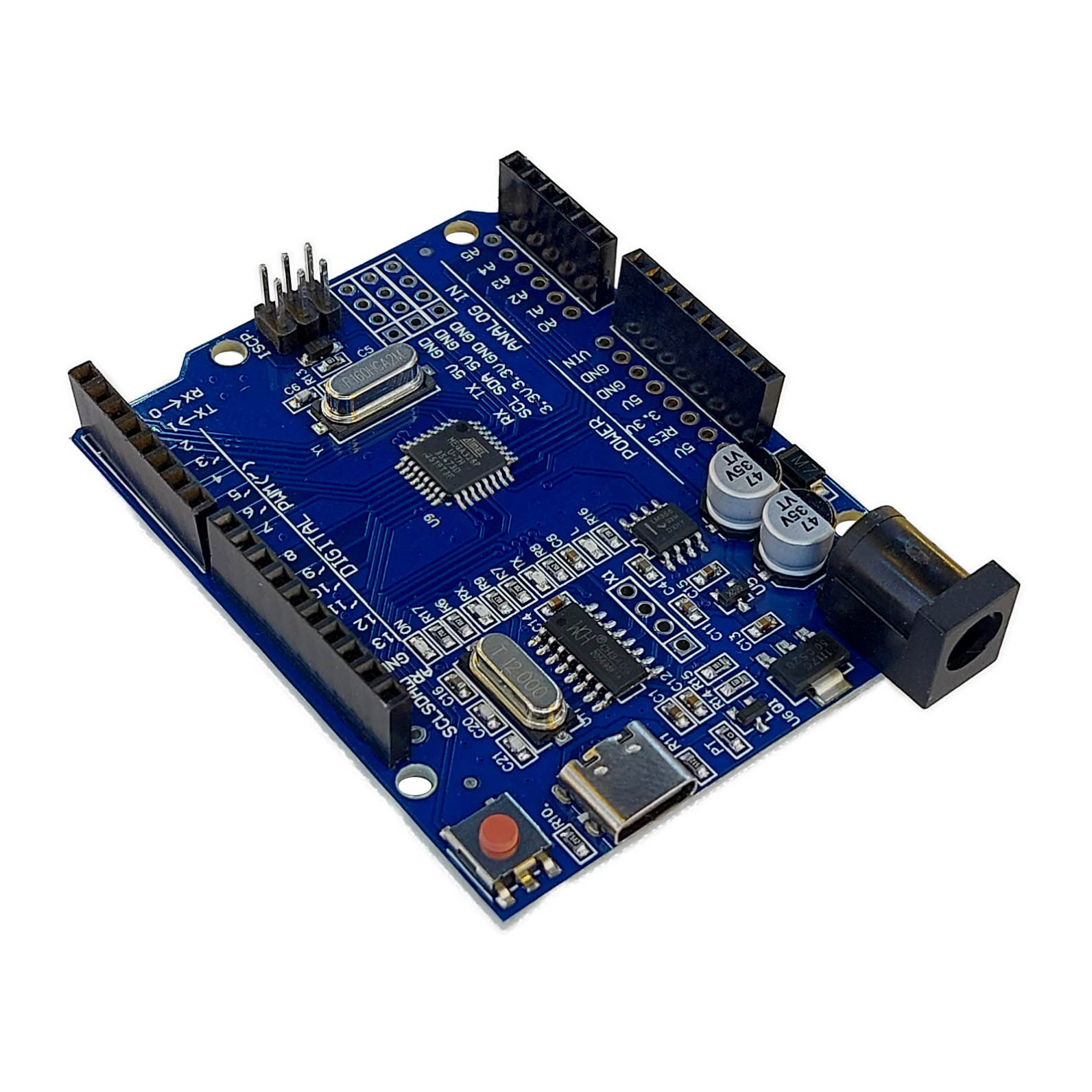

آردوینو UNO R3 تایپ سی Type-C درایور CH340
1,000,000 تومان
برد آردوینو UNO R3 تایپ سی مجهز به میکروکنترلر ATmega328P، تراشه مبدل CH340G و پورت USB Type-C دوطرفه. دارای ۱۴ پایه دیجیتال (۶ عدد PWM)، ۶ پایه آنالوگ، حافظه ۳۲ کیلوبایتی و فرکانس ۱۶ مگاهرتز. ابعاد ۶۸.۶×۵۳.۴ میلی‌متر، کاملاً سازگار با شیلدهای استاندارد آردوینو و محیط Arduino IDE، مناسب برای پروژه‌های رباتیک، آموزشی و نمونه‌سازی سریع.
موجود
توضیحات
آردوینو UNO R3 تایپ سی نسخه‌ای مدرن و به‌روز از محبوب‌ترین برد توسعه میکروکنترلری در جهان است که با تغییرات هوشمندانه‌ای در پورت اتصال و تراشه مبدل، تجربه کاربری بهتری را ارائه می‌دهد. این برد با حفظ معماری اصلی و سازگاری کامل با شیلدهای استاندارد، به جای پورت قدیمی Micro-USB از پورت USB Type-C بهره می‌برد و از تراشه CH340G برای ارتباط سریال استفاده می‌کند. استفاده از آردوینو UNO R3 تایپ سی در پروژه‌های رباتیک، آموزش الکترونیک و ساخت نمونه‌های اولیه، به دلیل اتصال راحت‌تر به لپ‌تاپ‌های نسل جدید و قیمت مقرون‌به‌صرفه‌تر، به انتخابی منطقی و کارآمد تبدیل شده است.
ساختار و طراحی آردوینو UNO R3 تایپ سی
قلب تپنده این برد، میکروکنترلر قدرتمند ATmega328P است که تمام پردازش‌ها را مدیریت می‌کند. تفاوت اصلی آردوینو UNO R3 تایپ سی با نسخه‌های کلاسیک، در دو بخش کلیدی است: نخست، پورت USB Type-C که قابلیت اتصال دوطرفه (Reversible) دارد و خطر شکستن پورت در اثر اتصال اشتباه را به صفر می‌رساند. دوم، استفاده از چیپ CH340G به جای ATmega16U2 برای تبدیل USB به سریال است. این تغییر نه تنها هزینه تولید را کاهش می‌دهد، بلکه هیچ تاثیری بر عملکرد یا سرعت آپلود کد ندارد و تنها نیازمند نصب یک درایور سبک و رایگان بر روی سیستم‌عامل است. چیدمان پین‌ها و ابعاد فیزیکی برد دقیقاً مشابه نسخه اصلی است.
مشخصات فنی دقیق برد توسعه
برای طراحی مدار و انتخاب منابع تغذیه مناسب، آشنایی با پارامترهای دقیق این قطعه ضروری است:
- میکروکنترلر اصلی: ATmega328P
- تراشه مبدل USB به سریال: CH340G
- ولتاژ کاری: ۵ ولت DC
- ولتاژ ورودی پیشنهادی: ۷ تا ۱۲ ولت DC (از طریق جک DC یا پین VIN)
- محدوده ولتاژ ورودی مجاز: ۶ تا ۲۰ ولت DC
- تعداد پایه‌های دیجیتال: ۱۴ عدد (که ۶ عدد آن‌ها قابلیت خروجی PWM دارند)
- تعداد پایه‌های آنالوگ: ۶ عدد (با رزولوشن ۱۰ بیت)
- حافظه فلش: ۳۲ کیلوبایت (که ۰.۵ کیلوبایت آن توسط بوت‌لودر اشغال شده است)
- حافظه SRAM: ۲ کیلوبایت
- حافظه EEPROM: ۱ کیلوبایت
- فرکانس کلاک: ۱۶ مگاهرتز
- نوع پورت اتصال: USB Type-C
- ابعاد برد: ۶۸.۶ میلی‌متر طول × ۵۳.۴ میلی‌متر عرض
- وزن خالص: ۲۵ گرم
کاربردهای آردوینو UNO R3 تایپ سی در پروژه‌ها
انعطاف‌پذیری و اکوسیستم گسترده، این برد را برای طیف وسیعی از کاربردها مناسب می‌سازد. آردوینو UNO R3 تایپ سی در ساخت ربات‌های تعقیب‌خط، بازوهای مکانیکی، ایستگاه‌های هواشناسی خانگی و سیستم‌های اتوماسیون خانگی کاربرد فراوان دارد. وجود پورت Type-C برای دانشجویان و مهندسانی که از اولترابوک‌های مدرن فاقد پورت USB-A استفاده می‌کنند، یک مزیت بزرگ محسوب می‌شود و نیاز به استفاده از تبدیل‌های اضافی را حذف می‌کند. همچنین این برد به دلیل سازگاری کامل با هزاران شیلد (Shield) موجود در بازار، توسعه پروژه‌های پیچیده‌تر را بسیار ساده می‌نماید.
مزایای رقابتی و نکات راه‌اندازی
مزیت اصلی این نسخه، ترکیب پورت مدرن و مقاوم Type-C با قیمت اقتصادی‌تر است، بدون اینکه هیچ‌گونه سازگاری نرم‌افزاری با Arduino IDE از دست برود. برای راه‌اندازی آردوینو UNO R3 تایپ سی، کاربران ویندوز یا مک ممکن است نیاز داشته باشند در اولین استفاده، درایور CH340 را از سایت سازنده دانلود و نصب کنند. پس از نصب درایور، برد دقیقاً مانند نسخه‌های دارای چیپ FTDI یا ATmega16U2 شناسایی می‌شود. توصیه می‌شود برای تغذیه برد از طریق پین VIN یا جک DC، از آداپتورهایی با ولتاژ حداکثر ۱۲ ولت استفاده شود تا رگولاتور ولتاژ روی برد دچار داغی بیش از حد نشود. این برد، تعادلی عالی میان نوآوری، دوام و هزینه برای سازندگان پروژه‌های الکترونیکی فراهم می‌کند.
