ماژول سنسور TDS سنج سختی آب TDS Meter
800,000 تومان
ماژول سنسور TDS متر آنالوگ V1.0 با محدوده اندازه‌گیری ۰ تا ۱۰۰۰ ppm، خروجی ولتاژ خطی ۰ تا ۲.۳ ولت، پروب ۶۰ سانتی‌متری کاملاً ضدآب و ولتاژ کاری ۳.۳ تا ۵.۵ ولت. دارای دقت ±۱۰٪ و زمان پاسخ سریع، مناسب برای پایش لحظه‌ای کیفیت آب در سیستم‌های هیدروپونیک، آکواریوم، دستگاه‌های تصفیه آب و پروژه‌های میکروکنترلری.
موجود
توضیحات

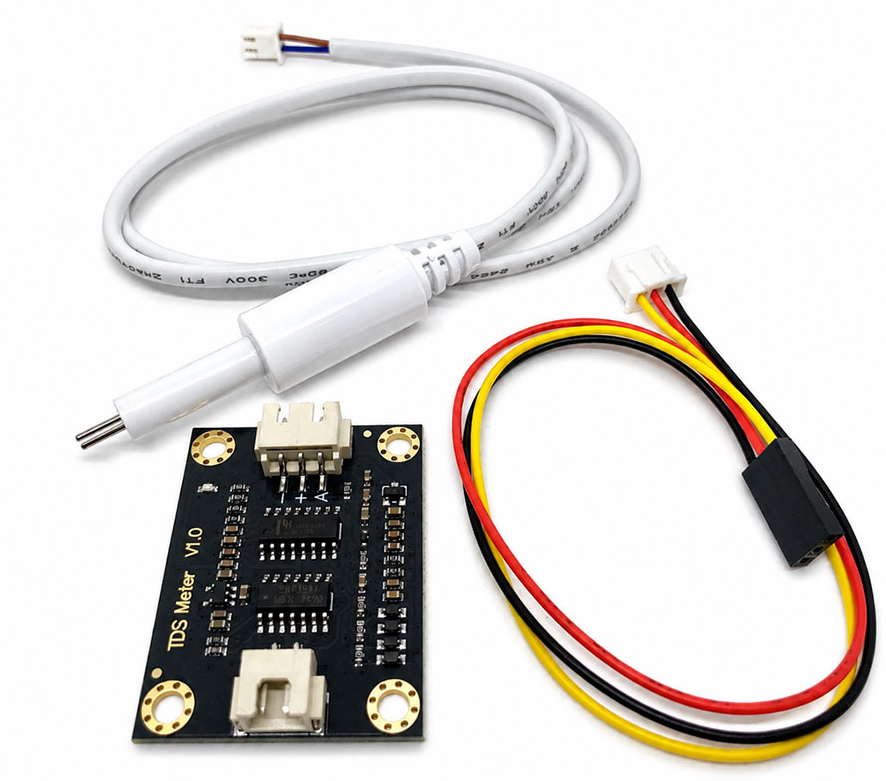

ماژول سنسور TDS متر نسخه آنالوگ V1.0، ابزاری دقیق و کاربردی برای سنجش میزان کل مواد جامد محلول در آب (Total Dissolved Solids) است. این ماژول با ارائه یک خروجی ولتاژ آنالوگ خطی بین ۰ تا ۲.۳ ولت، رابطی ساده و پایدار برای اتصال به میکروکنترلرهایی مانند آردوینو یا STM32 فراهم می‌کند. استفاده از ماژول سنسور TDS متر در پروژه‌های پایش کیفیت آب، سیستم‌های هیدروپونیک، آکواریوم‌ها و دستگاه‌های تصفیه آب، به کاربران امکان می‌دهد تا سلامت و خلوص آب را به صورت لحظه‌ای و با دقت قابل قبولی بررسی کنند. وجود یک پروب ۶۰ سانتی‌متری کاملاً ضدآب، اندازه‌گیری در مخازن عمیق را بدون خطر آسیب به مدار الکترونیکی ممکن می‌سازد.
اصول عملکرد و ساختار ماژول سنسور TDS متر
این سیستم بر اساس اندازه‌گیری هدایت الکتریکی (EC) آب کار می‌کند. هرچه میزان املاح و مواد محلول در آب بیشتر باشد، هدایت الکتریکی آن افزایش می‌یابد. ماژول سنسور TDS متر این تغییرات هدایت الکتریکی را دریافت کرده و توسط مدارات شرطی‌سازی سیگنال داخلی، به یک ولتاژ آنالوگ قابل خواندن تبدیل می‌کند. پروب این دستگاه از مواد ضد زنگ و عایق‌بندی شده با اپوکسی ساخته شده است که در برابر خوردگی و رطوبت مداوم مقاومت بالایی دارد. طول ۶۰ سانتی‌متری کابل پروب، انعطاف‌پذیری لازم برای نصب در موقعیت‌های مختلف را فراهم کرده و مدار اصلی را در فاصله‌ای امن از محیط مرطوب نگه می‌دارد.
مشخصات فنی دقیق سنسور کیفیت آب
برای طراحی صحیح مدار و کالیبراسیون نرم‌افزاری، آشنایی با پارامترهای زیر ضروری است:
- مدل: V1.0 آنالوگ
- محدوده اندازه‌گیری TDS: ۰ تا ۱۰۰۰ ppm (قسمت در میلیون)
- ولتاژ خروجی آنالوگ: ۰ تا ۲.۳ ولت DC (متناسب با غلظت)
- ولتاژ تغذیه ماژول: ۳.۳ تا ۵.۵ ولت DC
- طول کابل پروب ضدآب: ۶۰ سانتی‌متر
- محدوده دمای کاری آب: ۱۰ تا ۵۵ درجه سانتی‌گراد
- دقت اندازه‌گیری: ±۱۰٪ (در دمای مرجع ۲۵ درجه سانتی‌گراد)
- زمان پاسخ‌دهی: کمتر از ۵ ثانیه برای رسیدن به پایداری
- ابعاد برد الکترونیکی: ۴۲ میلی‌متر طول × ۳۰ میلی‌متر عرض
- وزن خالص: ۳۵ گرم
کاربردهای تخصصی ماژول سنسور TDS در سیستم‌های آبی و کشاورزی
به دلیل قابلیت اطمینان و سهولت استفاده، این محصول ماژول سنسور TDS در طیف گسترده‌ای از صنایع و پروژه‌های شخصی کاربرد دارد. در کشاورزی مدرن و سیستم‌های هیدروپونیک، این سنسور برای پایش غلظت مواد مغذی در محلول آبیاری استفاده می‌شود تا از تغذیه بهینه گیاهان اطمینان حاصل شود. در آکواریوم‌ها و استخرهای پرورش ماهی، پایش مداوم TDS برای حفظ سلامت آبزیان حیاتی است. همچنین در دستگاه‌های تصفیه آب خانگی و صنعتی (مانند سیستم‌های اسمز معکوس یا RO)، این ماژول می‌تواند زمان تعویض فیلترها را بر اساس افزایش املاح آب خروجی هشدار دهد.
نکات راه‌اندازی و کالیبراسیون ماژول
برای راه‌اندازی این قطعه، پایه VCC را به ۵ ولت، GND را به زمین و پایه سیگنال را به یکی از ورودی‌های مبدل آنالوگ به دیجیتال (ADC) میکروکنترلر متصل کنید. از آنجا که هدایت الکتریکی آب به شدت تحت تأثیر دما قرار دارد، برای دستیابی به بالاترین دقت، پیشنهاد می‌شود این سنسور در کنار یک سنسور دمای ضدآب (مانند DS18B20) استفاده شود تا ضریب جبران‌سازی دمایی در کد نرم‌افزاری اعمال گردد. همچنین برای حفظ عمر مفید و دقت ماژول سنسور TDS متر، توصیه می‌شود پروب به صورت دوره‌ای با یک پارچه نرم و آب مقطر تمیز شود تا از رسوب جلبک یا املاح سنگین روی سطح حسگر جلوگیری شود.
