نمایشگر TFT 2.4 اینچ درایور ILI9341 با رابط SPI
1,700,000 تومان
ماژول نمایشگر TFT 2.4 اینچ با رزولوشن ۲۴۰×۳۲۰ پیکسل، درایور ILI9341، ۶۵,۵۳۶ رنگ، رابط SPI با سرعت ۱۰ مگاهرتز، ولتاژ کاری ۳.۳ تا ۵ ولت، مصرف جریان ۵۰ تا ۸۰ میلی‌آمپر و ابعاد ۴۳×۶۰ میلی‌متر. سازگار با آردوینو، STM32 و ESP32، مناسب برای دستگاه‌های اندازه‌گیری، پنل‌های کنترلی، گجت‌های IoT و پروژه‌های گرافیکی.
موجود
توضیحات

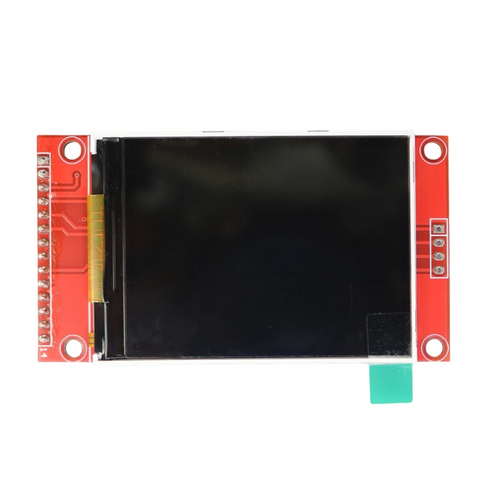

نمایشگر TFT 2.4 اینچ یکی از پرکاربردترین و محبوب‌ترین ماژول‌های خروجی تصویری برای پروژه‌های الکترونیکی متوسط تا پیشرفته است. این ماژول با رزولوشن ۲۴۰×۳۲۰ پیکسل، درایور داخلی ILI9341 و رابط ارتباطی SPI، تصاویری با کیفیت بالا و سرعت به‌روزرسانی مناسب ارائه می‌دهد. استفاده از این ماژول در ساخت دستگاه‌های اندازه‌گیری، پنل‌های کنترلی، گجت‌های اینترنت اشیاء و پروژه‌های آموزشی، رابط کاربری گرافیکی حرفه‌ای و خوانایی را فراهم می‌کند. مصرف بهینه پین‌های GPIO و سازگاری گسترده با میکروکنترلرهای مختلف، این محصول را به انتخابی ایده‌آل برای توسعه‌دهندگان تبدیل کرده است.
ساختار و فناوری نمایشگر TFT 2.4 اینچ
قلب این ماژول، یک پنل LCD TFT با درایور داخلی ILI9341 است که مدیریت پیکسل‌ها و تولید رنگ‌های ۱۶ بیتی (۶۵,۵۳۶ رنگ) را بر عهده دارد. نمایشگر TFT 2.4 اینچ دارای یک رابط SPI 4-wire است که شامل پایه‌های SCK، MOSI، MISO، CS، DC و RST می‌باشد. این رابط ارتباطی سرعت بالا، امکان به‌روزرسانی سریع تصویر را فراهم می‌آورد و در عین حال تنها ۶ پایه از میکروکنترلر را اشغال می‌کند. برد ماژول دارای یک رگولاتور ولتاژ داخلی است که ولتاژ ۳.۳ یا ۵ ولت را به ولتاژ مورد نیاز پنل تبدیل می‌کند. نور پس‌زمینه LED با مصرف بهینه، خوانایی تصویر را حتی در محیط‌های با نور متوسط تضمین می‌کند.
مشخصات فنی دقیق ماژول ILI9341
پارامترهای الکتریکی و فیزیکی این ماژول برای کاربردهای متنوع بهینه‌سازی شده‌اند:
- اندازه پنل: ۲.۴ اینچ
- رزولوشن: ۲۴۰ × ۳۲۰ پیکسل (QVGA)
- درایور کنترل‌کننده: ILI9341
- تعداد رنگ قابل نمایش: ۶۵,۵۳۶ رنگ (۱۶ بیت RGB)
- رابط ارتباطی: SPI (سرعت تا ۱۰ مگاهرتز)

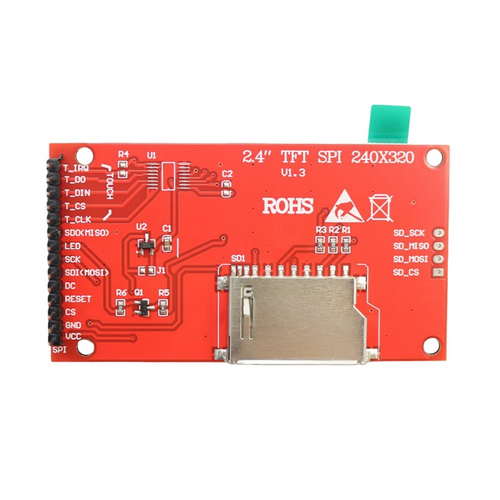

- تعداد پین‌ها: ۹ پین (VCC، GND، CS، RESET، DC/RS، SDI/MOSI، SDO/MISO، SCK، LED)
- ولتاژ کاری: ۳.۳ تا ۵ ولت DC
- مصرف جریان: حدود ۵۰ تا ۸۰ میلی‌آمپر (بسته به روشنایی پس‌زمینه)
- زاویه دید: حدود ۶۰ تا ۸۰ درجه
- ابعاد برد: ۴۳ میلی‌متر طول × ۶۰ میلی‌متر عرض
- وزن خالص: ۱۰ گرم
- فاصله بین پین‌ها: ۲.۵۴ میلی‌متر (استاندارد)
- دمای کاری: ۲۰- تا ۷۰+ درجه سانتی‌گراد
- نوع نصب: Through-Hole
کاربردهای تخصصی نمایشگر TFT 2.4 اینچ در پروژه‌های الکترونیکی
اندازه مناسب و کیفیت تصویر نمایشگر TFT 2.4 اینچ آن را برای کاربردهای متنوع مناسب می‌سازد. در دستگاه‌های اندازه‌گیری مانند مولتی‌مترهای دیجیتال، اسیلوسکوپ‌های ساده و دیتالاگرها، این ماژول داده‌ها را به صورت گرافیکی و نموداری نمایش می‌دهد. اما در پنل‌های کنترلی صنعتی و خانگی، برای نمایش منوهای تعاملی، وضعیت سیستم و آیکون‌های گرافیکی استفاده می‌شود. در پروژه‌های اینترنت اشیاء (IoT)، ایستگاه‌های هواشناسی و سیستم‌های مانیتورینگ محیطی، این ماژول داده‌های سنسورها را به صورت تصویری و رنگی نمایش می‌دهد. همچنین در دستگاه‌های پزشکی قابل حمل و گجت‌های پوشیدنی، این ماژول اطلاعات حیاتی را به کاربر نشان می‌دهد.
مزایای رقابتی و نکات راه‌اندازی
مزیت اصلی نمایشگر TFT 2.4 اینچ نسبت به نمایشگرهای LCD کاراکتری، قابلیت نمایش گرافیک، تصاویر و رنگ‌های متنوع است. رابط SPI سرعت بالا و مصرف پین‌های کم، آن را برای پروژه‌هایی با محدودیت پایه‌های GPIO مناسب می‌سازد. برای راه‌اندازی با آردوینو، کتابخانه‌های
TFT_eSPI یا Adafruit_ILI9341 بهترین عملکرد را دارند. در تنظیمات TFT_eSPI باید درایور ILI9341 را در فایل User_Setup.h فعال کرده و رنگ‌ها را به صورت ۱۶ بیتی تنظیم کنید. توجه داشته باشید که این ماژول با ولتاژ ۳.۳ و ۵ ولت سازگار است، اما برای اطمینان از عملکرد پایدار، استفاده از ولتاژ ۳.۳ ولت توصیه می‌شود. در صورت استفاده با میکروکنترلرهای ۵ ولتی، بهتر است از شیفت‌دهنده سطح منطقی برای پایه‌های سیگنال استفاده کنید. برای کاهش مصرف انرژی در پروژه‌های باتری‌محور، می‌توانید نور پس‌زمینه را در زمان‌های غیرضروری خاموش کنید یا از حالت خواب (Sleep Mode) درایور استفاده نمایید. این ماژول، انتخابی هوشمندانه برای مهندسانی است که به دنبال تعادل بین کیفیت تصویر، اندازه متوسط و هزینه مناسب هستند.</span>
توضیحات تکمیلی
| ابعاد | 78 × 43 میلی‌متر |
|---|
