پروگرامر ST-LINK V2: دروازه‌ای به سوی توسعه حرفه‌ای با STM8 و STM32

پروگرامر و دیباگر ST-LINK V2 یکی از ضروری‌ترین ابزارهای توسعه برای هر مهندس، دانشجو یا علاقه‌مندی است که با میکروکنترلرهای STM32 و STM8 از شرکت STMicroelectronics کار می‌کند. این دستگاه به‌عنوان رابط اصلی بین کامپیوتر توسعه‌دهنده و تراشه هدف، امکان فلش کردن کد، دیباگ خط به خط، بازرسی حافظه و رجیسترها و حتی پروفایل‌سازی عملکرد نرم‌افزار را فراهم می‌کند. با طراحی رسمی از سوی ST، سازگاری کامل با محیط‌های توسعه‌ی رسمی و قابلیت اعتماد بالا، ST-LINK V2 گزینه‌ای استاندارد و ایمن برای هر مرحله از توسعه سخت‌افزاری و نرم‌افزاری محسوب می‌شود.

پروگرامر و دیباگر چیست و چرا برای توسعه‌دهندگان STM ضروری است؟

در جهان میکروکنترلرها، پروگرامر دستگاهی است که کد کامپایل‌شده را روی حافظه فلش تراشه بارگذاری می‌کند. اما دیباگر امکانی فراتر فراهم می‌کند: متوقف‌کردن اجرای کد در نقطه‌ی دلخواه (Breakpoint)، بررسی مقدار متغیرها، تغییر رجیسترها و آنالیز رفتار سیستم در زمان واقعی. بدون یک دیباگر قوی، عیب‌یابی کدهای پیچیده تقریباً غیرممکن است.

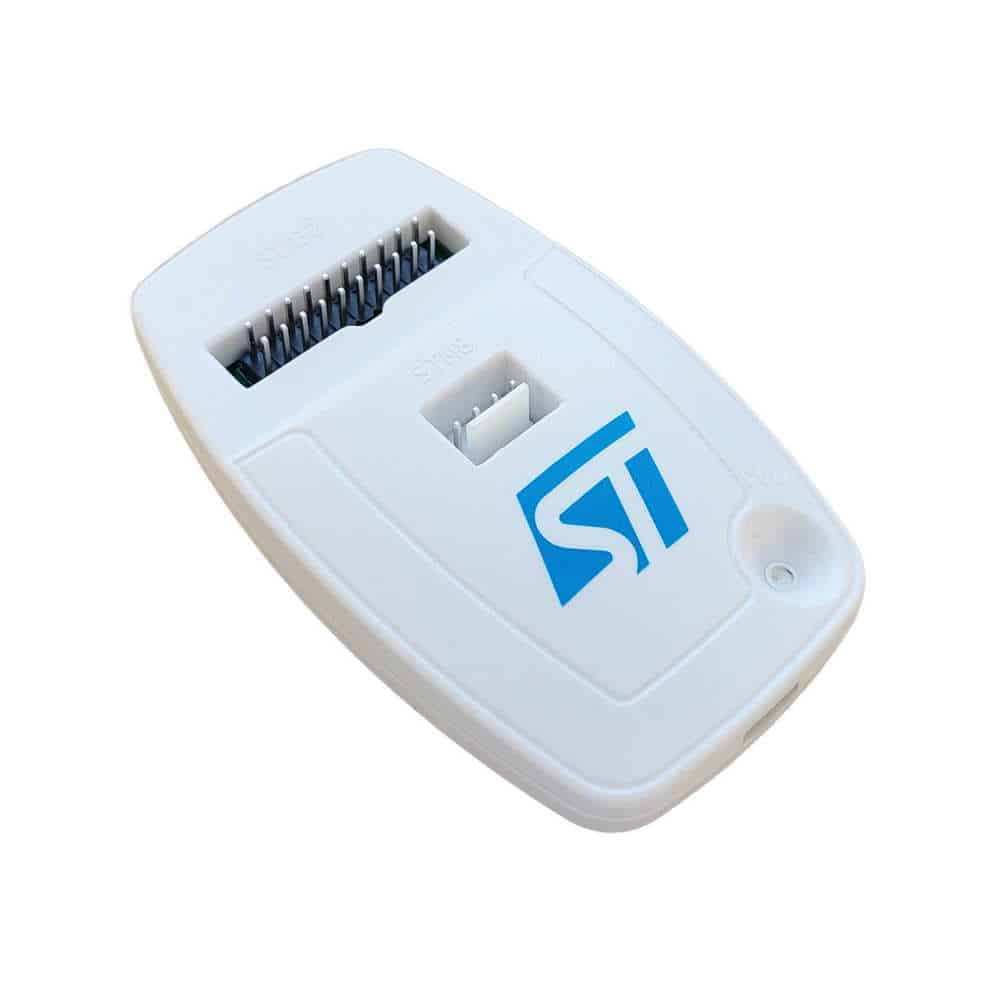

معرفی پروگرامر ST-LINK V2: استاندارد صنعتی از سوی STMicroelectronics

ST-LINK V2 نسخه‌ی به‌روزشده‌ی نسل اول این ابزار است که با بهبود سرعت انتقال داده، پشتیبانی گسترده‌تر از تراشه‌ها و طراحی فشرده‌تر، جایگاه خود را به‌عنوان استاندارد اکوسیستم STM تثبیت کرده است. این دستگاه نه‌تنها برای برد‌های آماده مثل Nucleo و Discovery استفاده می‌شود، بلکه برای مدارهای سفارشی نیز طراحی شده است.

مشخصات فنی کلیدی ST-LINK V2

• سازنده: STMicroelectronics
• پشتیبانی تراشه‌ها: تمامی خانواده‌های STM32 (F0/F1/F3/F4/L0/L4/H7 و غیره) + STM8
• رابط هدف: SWD (Serial Wire Debug)، JTAG (برای STM32)، SWIM (برای STM8)
• اتصال به کامپیوتر: USB 2.0 Full Speed (کابل میکرو USB)
• ولتاژ کاری هدف: 3.3 ولت (با قابلیت تطبیق‌پذیری با سیستم‌های 5 ولتی در برخی مدل‌ها)
• منبع تغذیه: از طریق USB — نیازی به آداپتور جداگانه نیست
• ** محافظت**: در برابر اتصال معکوس و اضافه‌بار ولتاژ
• ابعاد: تقریباً 10 × 5 × 2 سانتی‌متر
• سازگاری نرم‌افزاری: STM32CubeIDE, Keil MDK, IAR Embedded Workbench, STM32 ST-LINK Utility

پشتیبانی از خانواده‌های STM32 و STM8: پوشش کامل محصولات ST

این پروگرامر تنها یک دستگاه نیست؛ بلکه کلید دسترسی به کل اکوسیستم ST است. چه از میکروکنترلرهای کم‌مصرف STM32L0 استفاده کنید، چه پردازنده‌ی قدرتمند STM32H7 یا حتی میکروکنترلرهای اقتصادی STM8، ST-LINK V2 پشتیبانی کامل دارد.

رابط ارتباطی SWD و JTAG: انعطاف‌پذیری در دیباگ پیشرفته

• SWD: استاندارد جدید با فقط دو سیم (SWCLK و SWDIO) — کافی برای اکثر پروژه‌ها
• JTAG: برای دیباگ پیشرفته‌تر، تست سخت‌افزار و سیستم‌های چند‌تراشه‌ای
• SWIM: پروتکل اختصاصی ST برای سری STM8

این انعطاف‌پذیری، امکان استفاده از ST-LINK V2 در پروژه‌های ساده تا صنعتی را فراهم می‌کند.

اتصال USB 2.0: راه‌اندازی بدون نیاز به منبع تغذیه جداگانه

دستگاه تنها نیاز به یک پورت USB معمولی دارد. درایورهای آن به‌صورت خودکار در سیستم‌عامل‌های مدرن (ویندوز 10/11، لینوکس، مک) شناسایی می‌شوند و نیازی به نصب دستی پیچیده نیست.

ولتاژ کاری 3.3 ولت با محافظت در برابر اتصال معکوس

ST-LINK V2 خودش 3.3 ولت را برای مدار هدف تأمین نمی‌کند (برخلاف برخی مدل‌های ارزان‌قیمت). این ویژگی از آسیب به مدارهای حساس جلوگیری می‌کند. همچنین، مدار محافظت داخلی، از آسیب ناشی از اتصال اشتباه ولتاژ جلوگیری می‌نماید.

کاربردهای اصلی ST-LINK V2 در توسعه نرم‌افزار و سخت‌افزار

فلش کردن کد روی میکروکنترلرهای STM32 بدون محدودیت

برخلاف بوت‌لودرهای سریال که حافظه فلش را محدود می‌کنند، ST-LINK V2 قادر است تمامی حافظه فلش را در دسترس قرار دهد و کد را مستقیماً از طریق حافظه سیستم بارگذاری کند.

دیباگ خط به خط (Live Debugging) در محیط‌های توسعه

در STM32CubeIDE، می‌توانید:

• نقاط توقف (Breakpoint) تعیین کنید
• مقادیر متغیرها را در حین اجرا ببینید
• از رجیسترها نمودار تهیه کنید
• عملکرد زمان‌بندی کد را تحلیل نمایید

تست و اعتبارسنجی مدارهای سفارشی با پروتکل‌های استاندارد

در طراحی PCB سفارشی، وجود کانکتور SWD 10 پینه یا 20 پایه، امکان تست کامل سیستم قبل از تحویل نهایی را فراهم می‌کند — ST-LINK V2 ابزار ایده‌آل برای این مرحله است.

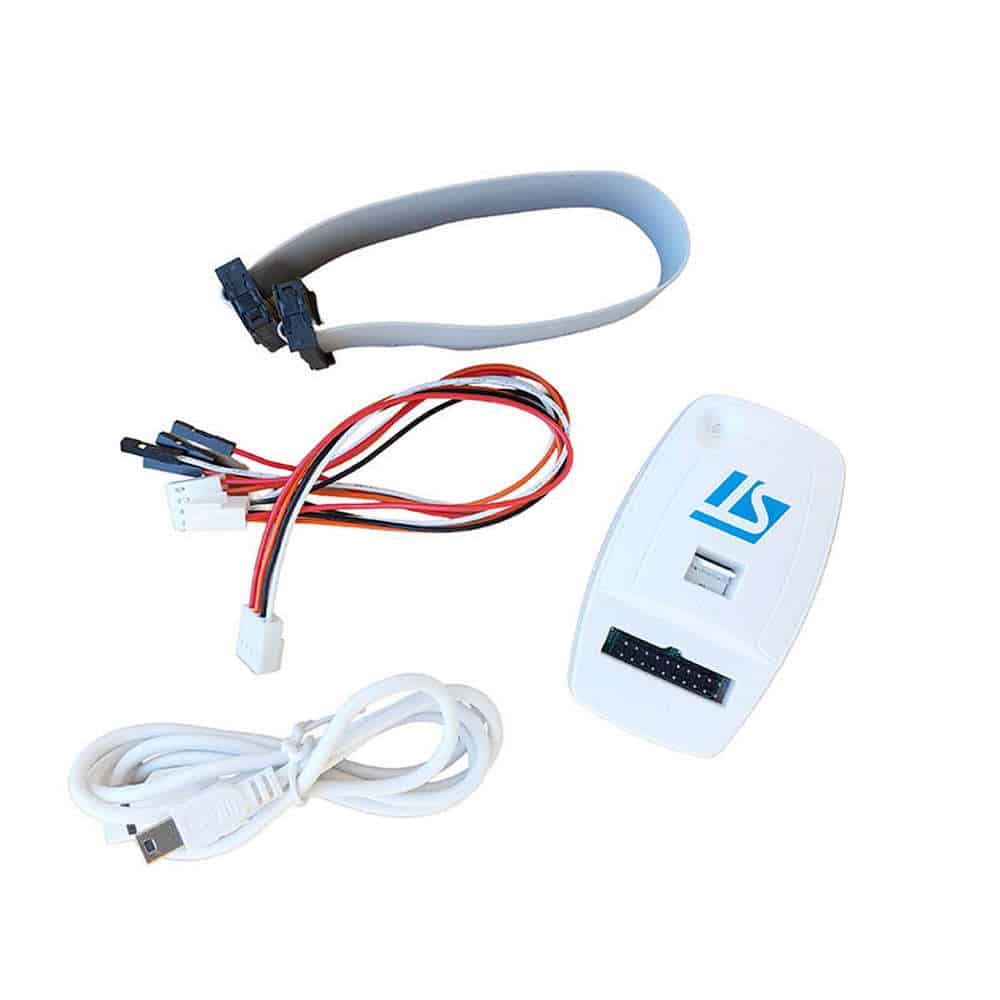

نحوه اتصال و راه‌اندازی اولیه

اتصال به کانکتور 20 پینه SWIM (برای STM8) و SWD (برای STM32)

• برای STM32: سیم‌های GND، SWCLK، SWDIO را به مدار هدف متصل کنید.

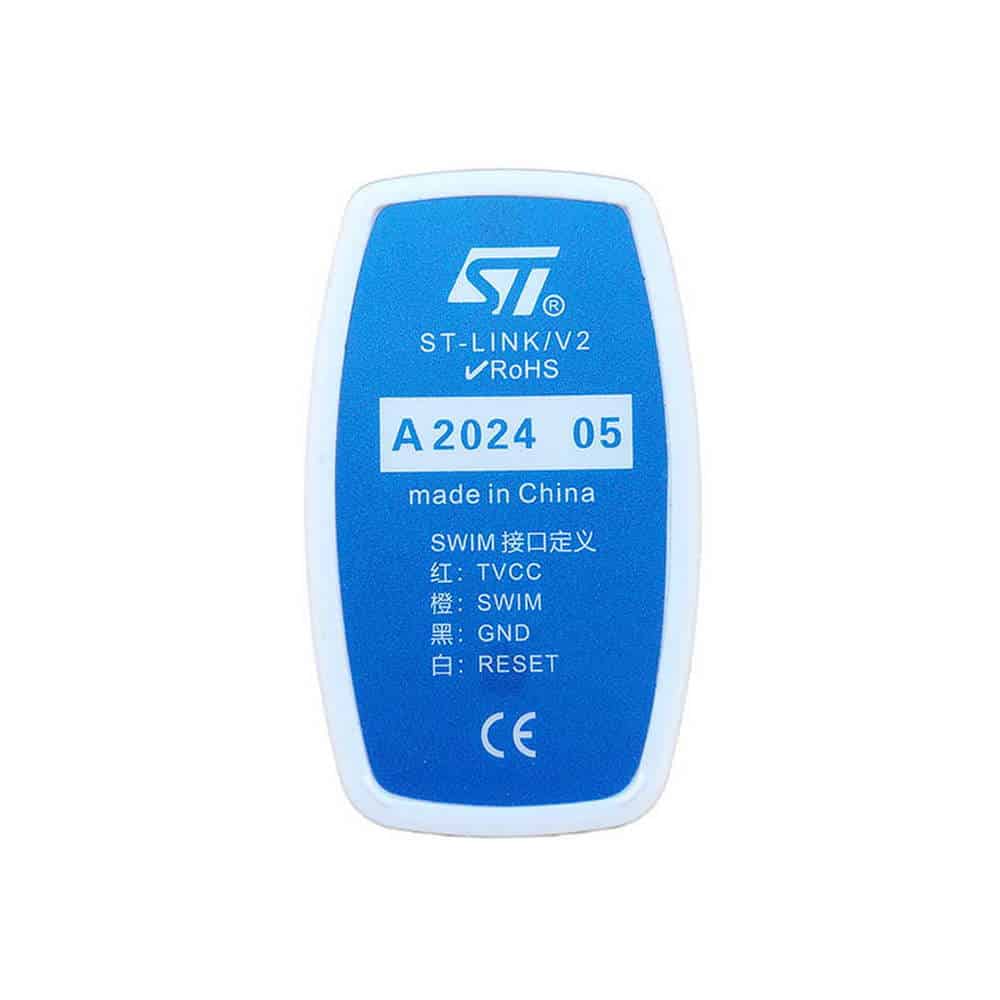

• برای STM8: سیم‌های GND، SWIM را وصل نمایید.
• ولتاژ VCC مدار هدف را جداگانه تأمین کنید (ST-LINK تغذیه نمی‌دهد).

نصب درایور و سازگاری با STM32CubeIDE، Keil و IAR

• در STM32CubeIDE: به‌صورت پیش‌فرض شناسایی می‌شود.
• در Keil: در تنظیمات Target، Debugger را به ST-Link تغییر دهید.
• در IAR: در Project → Options → Debugger، ST-Link را انتخاب کنید.

در ویندوز، در صورت عدم شناسایی، درایور رسمی از سایت ST قابل دانلود است.

چرا ST-LINK V2 نسبت به پروگرامرهای سوم‌طرفه برتر است؟

مزایت اصالت، پایداری و پشتیبانی نرم‌افزاری رسمی

• پروگرامرهای سوم‌طرفه: ممکن است با آپدیت نرم‌افزار ناسازگار شوند یا از تراشه‌های جدید پشتیبانی نکنند.
• ST-LINK V2 اصلی: همیشه سازگار با آخرین نسخه‌ی STM32CubeProgrammer و IDEهای رسمی.
• امنیت: بدون ریسک آسیب به تراشه یا برد.
• پشتیبانی فنی: دسترسی به مستندات رسمی و پشتیبانی جامعه‌ی توسعه‌دهندگان ST.

نتیجه‌گیری: سرمایه‌گذاری هوشمند برای توسعه‌دهندگان STM

پروگرامر ST-LINK V2 تنها یک ابزار فلش‌کننده نیست؛ بلکه همراهی ضروری در سفر توسعه‌ی حرفه‌ای با میکروکنترلرهای STM32 و STM8 است. با خرید این دستگاه، نه‌تنها از سازگاری کامل اطمینان حاصل می‌کنید، بلکه دسترسی به تمامی امکانات دیباگ پیشرفته را نیز فراهم می‌آورید.

❓ پرسش‌های متداول (FAQ)

1. آیا این دستگاه می‌تواند مدار هدف را تغذیه کند؟
خیر. ST-LINK V2 معمولاً فقط سیگنال‌ها را انتقال می‌دهد و ولتاژ هدف باید جداگانه تأمین شود.

2. آیا با برد Nucleo سازگار است؟
بله — اما Nucleo از ابتدا دارای ST-LINK داخلی است. این مدل برای مدارهای سفارشی یا STM8 مناسب‌تر است.

3. چرا سیستم من ST-LINK را تشخیص نمی‌دهد؟

• مطمئن شوید کابل USB سالم است.
• در ویندوز، Device Manager را بررسی کنید.
• درایور رسمی را از سایت ST دانلود و نصب کنید.

4. آیا از STM32H7 پشتیبانی می‌کند؟
بله. تمامی سری‌های STM32 از جمله H7، G0، WB و U5 توسط ST-LINK V2 پشتیبانی می‌شوند.

5. تفاوت ST-LINK V2 با V3 چیست؟
V3 سریع‌تر است، از اتصال میکرو USB به USB-C استفاده می‌کند و می‌تواند تغذیه هدف را هم فراهم کند. اما V2 همچنان برای اکثر کاربردها کافی است.
